ویژگی های دیگ چدنی شوفاژکار 12 پره 199000 کیلوکالری بر ساعت مدل سولار 400
دیگ عبارتست از یک مخزن تحت فشار که برای انتقال حرارت به یک سیال طراحی شده است که در اکثر دیگ ها سیال مورد نظر معمولا آب است. آتشدان (Fire box) یا فضای احتراق را کوره نیز می گویند. همچنین سطح گرمایش (heating surface) یک دیگ عبارتست از مساحت سطحی که در معرض محصولات احتراق قرار دارد.(سطح سمت آتش Fire side).دیگ آبگرم دستگاهی است که انرژی گرمایی حاصل از احتراق مشعل را به آب درون خود انتقال می دهد. این آب گرم از طریق پمپ در مدار گرمایش به گردش در می آید و پس از انتقال حرارت از طریق سیستم های گرمایش ، آب با دمای پایین تر به داخل دیگ بر می گردد و این چرخه دوباره تکرار می شود.
دیگ سولار 400 از نوع افقی با 3 پاس واقعی شعله و دود بوده و پره عقب دیگ WETBACK می باشد. در این نوع طراحی، طراح اطمینان می یابد که سطح حرارتی جهت انتقال حرارت موثر در بالاترین حد خود بوده و حداکثر توان حرارتی از احتراق سوخت به دست خواهد آمد.
دیگ های سولار 400 جهت ساختمان های متوسط به راحتی جوابگوی نیازهای گرمایش فضاها و تولید آب گرم بهداشتی می باشد. بدیهی است هم بندی تعدادی دیگ 400 علاوه بر افزایش متراژ مورد بهره برداری، بسته به تعداد دیگ نصب شده، موجب صرفه جویی در مصرف انرژی در فصول مختلف خواهد گردید که به آن، تناسب تولید با تقاضای گویند. همچنین در عمل، نصب تعدادی دیگ کوچک، از لحاظ بهینه سازی انرژی اصولی بوده و همواره سوخت کمتری نسبت به یک دیگ بزرگ تر مصرف خواهد شد.
از دیگ سولار 400 می توان علاوه بر استفاده در موتورخانه های حرارت مرکزی جهت تولید گرمایش محیط و آب گرم بهداشتی، برای اغذیه ژنراتور چیلر جذبی تک اثره نیز استفاده کرد. استفاده از چند دیگ سولار 400 به صورت موازی در موتورخانه می تواند استراتژی مرحله ای در تولید آب گرم را که آثار مناسبی در بهینه سازی مصرف انرژی دارد، جهت فضاهای بزرگ برقرار سازد.
این مدل دیگ سولار 400 دارای 12 پره می باشد و میزان ظرفیت حرارتی 199000 کیلوکالری بر ساعت (231.4 کیلووات) است که حداکثر دمای کاری مجاز 105 درجه سانتیگراد و حداکثر فشار کاری مجاز 4 بار را داراست.
جنس دیگ چدنی شوفاژکار از آلیاژ چدن آتش خوار بوده که علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در برابر اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن در برابر عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژکار می توانند به نسل های بعدی یک خانواده، سرویس مناسب و کارا در طی زمان ارائه کنند.

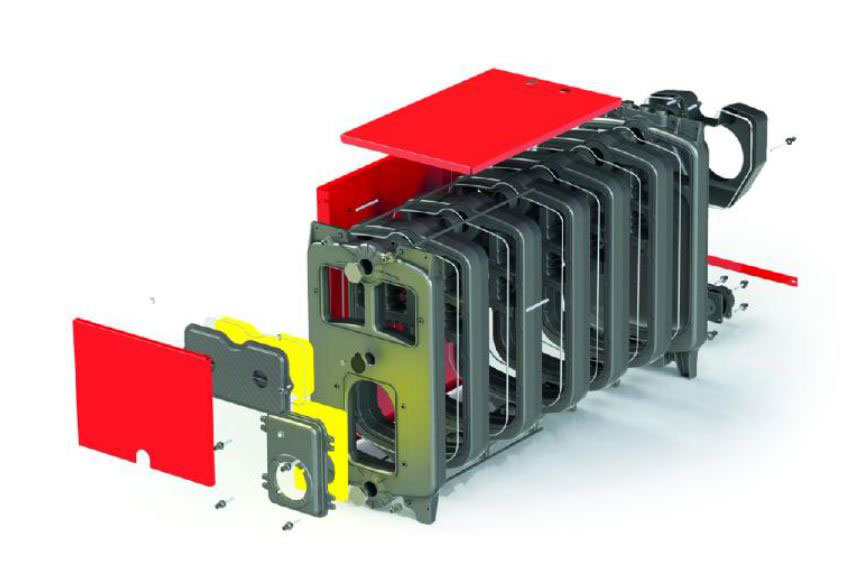

ضخامت بدنه دیگ حدودا 6 میلی متر بوده و قسمت هایی که در مقابل احتراق می باشند با تعدادی از فین های برجسته پوشیده شده اند، که این فین ها مقاومت مکانیکی دیگ را افزایش داده و همچنین سطح حرارتی سمت احتراق را شدیدا بالا می برد. از طرفی طراحی های مشابه در خصوص مقاوم سازی در قسمت مدار گردشی سیال موجب می شود تا دیگ، فشارهای کاری حاصل از ستون آب در محل مصرف را به خوبی تحمل نماید. فشار کار دیگ 400 در محدوده 4 بار می باشد که در روند تولید محصول تا 8 بار تست می گردد. فشار تخریب این پره ها 30 بار بوده و دمای کاری آنها می تواند با استفاده از منابع انبساط بسته تا 105 درجه سلسیوس باشد.
