خصوصیات دیگ چدنی شوفاژ کار 11 پره 379000 کیلوکالری بر ساعت مدل توربو TURBO-11
دیگ عبارتست از یک مخزن تحت فشار که برای انتقال حرارت به یک سیال طراحی شده است که در اکثر دیگ ها سیال مورد نظر معمولا آب است. آتشدان (Fire box) یا فضای احتراق را کوره نیز می گویند. همچنین سطح گرمایش (heating surface) یک دیگ عبارتست از مساحت سطحی که در معرض محصولات احتراق قرار دارد.(سطح سمت آتش Fire side).دیگ آبگرم دستگاهی است که انرژی گرمایی حاصل از احتراق مشعل را به آب درون خود انتقال می دهد. این آب گرم از طریق پمپ در مدار گرمایش به گردش در می آید و پس از انتقال حرارت از طریق سیستم های گرمایش ، آب با دمای پایین تر به داخل دیگ بر می گردد و این چرخه دوباره تکرار می شود.
جنس دیگ چدنی شوفاژکار از آلیاژ چدن آتش خوار بوده که علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در برابر اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن در برابر عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژکار می توانند به نسل های بعدی یک خانواده، سرویس مناسب و کارا در طی زمان ارائه کنند.مقاومت بدنه به گونه ای بالاست که تا فشار 4 اتمسفر را تحمیل می کند که یعنی این مدل دیگ برای ساختمان هایی با ارتفاع 13 طبقه (40 متر) به راحتی قابل استفاده می باشد.
دیگ های توربو شوفاژکار به راحتی به صورت پره ای قابل حمل توسط دو نفر بوده و در ساختمان هایی که مرکز تولید انرژی گرمایشی در طبقات پایین واقع گردیده اند، این قابلیت را به ساکنین می دهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل نمایند. همچنین با توجه به قابلیت مذکور، تعمیرات دوره ای یا تعویض در اثر عوامل احتمالی بدون دغدغه انجام می گردد.
مشخصات دیگ چدنی توربو شوفاژ کار
| مدل دیگ | واحد | Turbo-8 | Turbo-9 | Turbo-10 | Turbo-11 | Turbo-12 | Turbo-13 | Turbo-14 | Turbo-15 |
|---|---|---|---|---|---|---|---|---|---|
| تعداد پره ها | pcs | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| ظرفیت حرارتی | kw | 283 | 336 | 388 | 441 | 495 | 536 | 599 | 651 |
| kcal/h | 243000 | 289000 | 334000 | 379000 | 426000 | 461000 | 515000 | 560000 | |
| btu/hr | 966000 | 1146000 | 1324000 | 1505000 | 1689000 | 1829000 | 2044000 | 2221000 | |
| حجم آبگیری دیگ | lit | 131 | 147 | 163 | 179 | 195 | 211 | 227 | 243 |
| قطر دهانه دودکش | mm | 300 | 400 | ||||||
| حجم محفظه احتراق | m3 | 0.2664 | 0.2997 | 0.333 | 0.3663 | 0.3996 | 0.4329 | 0.4662 | 0.49995 |
| سایز اتصالات ورود و خروج دیگ | (")DN | 3 | |||||||
| قطر دهانه مشعل‌گیر | mm | 155 | 185 | ||||||

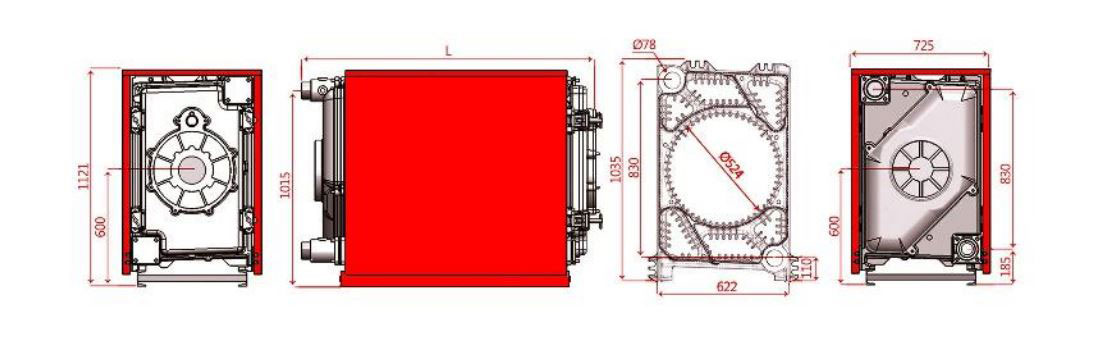

| طول دیگ | mm | 1561 | 1714 | 1867 | 2020 | 2173 | 2326 | 2479 | 2632 |
| عرض ارتفاع و ارتفاع دیگ | mm | 1121*725 | |||||||
| وزن خالص دیگ | kg | 920 | 1022 | 1124 | 1226 | 1327 | 1429 | 1531 | 1633 |
| حداکثر دمای کاری مجاز | ° C | 90 | |||||||
| حداکثر فشار کاری مجاز | bar | 4 | |||||||
| نوع سوخت گازی | طبیعی (گاز شهری) | ||||||||
| نوع سوخت مایع | گازوئیل | ||||||||
دیگ های چدنی توربو شرکت شوفاژکار در موتورخانه های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم و همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم به کار می روند. بدیهی است که نصب چند دستگاه دیگ توربو می تواند متراژ مورد بهره برداری را (با توجه به تعداد دیگ نصب شده) افزایش دهد. هچنین نصب چند دستگاه دیگ باعث مصرف سوخت کمتری نسبت به یک دیگ بزرگ خواهد شد.
دیگ های توربو شوفاژکار به دلیل گذر شعله و دود از سه پاس حقیقی دارای حداکثر انتقال حرارت در روند احتراق می باشند. طراحی پره عقب دیگ توربو از نوع WETBACK است. وجود لوله آب پخش کن در دیگ باعث ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ می شود.افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه بدلیل وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها را دارد. دیگ های توربو شوفاژکار دارای قطر و عمق مناسب محفظه احتراق در مقایسه با دیگ های یکپارچه دارند.این دیگ ها جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ دارای ایزولاسیون کامل روپوش می باشند.
این مدل دیگ توربو دارای 11 پره می باشد و میزان ظرفیت حرارتی 379000 کیلوکالری بر ساعت (441 کیلووات) است که حداکثر دمای کاری مجاز 105 درجه سانتیگراد و حداکثر فشار کاری مجاز 4 بار را داراست.
دیگ های توربو شوفاژکار برای برج ها و ساختمان های بلند ، کارخانجات و ادارات ، ورزشگاه ها و مراکز ورزشی و تفریحی و استخرها بکار می رود.
