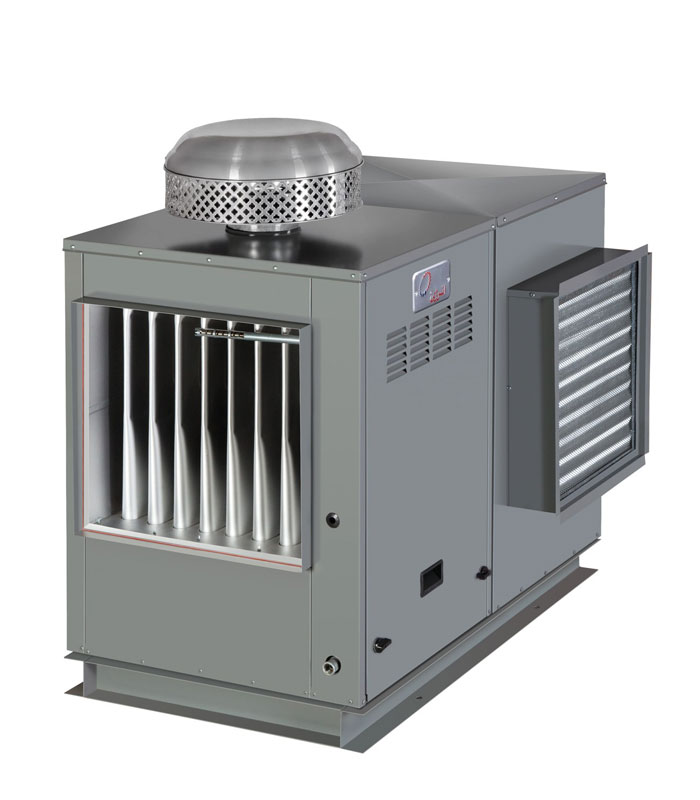

معرفی هیتر کانالی انرژی مدل GH0660
هیتر گازی انرژی مدل 660 کانالی، تنها هیتر کانالی موجود در ایران با مشعل اتمسفریک بوده و طراحی آن مطابق با یکی از طرح‌های شرکت MODINE آمریکا انجام شده است. این دستگاه خارج از محیط نصب می‌شود و گرمای تولیدشده از طریق کانال‌کشی هوا (مشابه کانال کولر) به محیط‌های مختلف منتقل می‌شود.
فضای قابل گرمایش هیتر کانالی 660 بین 450 تا 900 متر مکعب است و مصرف سوخت آن در هر ساعت بین 2.7 تا 4.8 متر مکعب متغیر می‌باشد.
در این سیستم، با ترکیب هوای تازه با هوای برگشتی از طریق کانال برگشت، کیفیت هوای محیط بهبود می‌یابد و با استفاده از فیلتر تعبیه‌شده در کانال برگشت، آلودگی‌های موجود در محیط داخلی جذب می‌شود. علاوه بر این، این طراحی هوشمندانه موجب کاهش هدررفت انرژی و صرفه‌جویی قابل توجه در مصرف سوخت می‌شود.
هیتر 660 با قابلیت تغییر دور فن بر حسب نیاز، دو ظرفیت گرمایشی ۲۵,۰۰۰ و ۴۵,۰۰۰ کیلوکالری بر ساعت را ارائه می‌دهد. دستگاه دارای فن سانتریفیوژ کوپل مستقیم (بدون تسمه و پولی) بوده به این معنی که موتور و فن بدون استفاده از تسمه و پولی به یکدیگر متصل هستند. این طراحی باعث کاهش صدای تولیدی دستگاه و افزایش طول عمر عملکرد فن می‌شود. همچنین، ترموستات محیطی موجود در این هیتر، با تنظیم عملکرد مشعل و دور فن بر اساس دمای تنظیم‌شده، باعث می‌شود محیط همواره در دمای مطلوب نگه داشته شود، از نوسانات دمایی جلوگیری گردد و در عین حال، مصرف سوخت بهینه شود.
حداکثر طول کانال رفت و برگشت در هیتر GH0660 چقدر است؟
طول کانال رفت و برگشت این هیتر تا 15 متر می‌باشد.
کاربری هیتر GH0660 انرژی
هیتر کانالی 660 انرژی، با بهره‌گیری از کانال‌های انتقال گرما، می‌تواند گرمایش محیط‌های مختلفی تا متراژ 450 الی 900 مترمکعب را تأمین کند و باید در فضای باز یا خارج از محیط نصب شود. محیط‌هایی مانند:
- فضاهای مسکونی: منازل، هتل‌ها، خوابگاه‌ها.
- فضاهای تجاری: فروشگاه‌ها، مراکز خرید، نمایشگاه‌ها، سالن‌های بزرگ، بانک‌ها.
- فضاهای صنعتی: کارخانه‌ها، کارگاه‌ها.
- فضاهای مذهبی: مساجد، حسینیه‌ها.
- فضاهای رفاهی و حمل‌ونقل: پایانه‌های مسافری، فرودگاه‌ها، ایستگاه‌های راه‌آهن
- فضاهای آموزشی: کارگاه‌های آموزشی، کتابخانه‌ها.
- فضاهای عمومی: سالن‌های اجتماعات، سالن‌های غذاخوری، سالن‌های انتظار درمانگاه‌ها و بیمارستان‌ها
- فضاهای ورزشی: باشگاه‌ها و سالن‌های ورزشی.
در چه مکان‌هایی نباید از این هیتر استفاده کرد؟
- هیتر GH0660 نباید در فضاهای مسکونی با تهویه ضعیف نصب شود. در این صورت، هیتر باید در بیرون ساختمان نصب شده و گرمایش از طریق کانال‌کشی به داخل منتقل شود. کانال‌کشی باید طبق نقشه‌های مهندسی فروش انجام گیرد.
- مکان‌هایی با تهویه ضعیف یا بدون تهویه
- محیط‌های مرطوب
نکته مهم: هوای کانال برگشت نباید از محیط‌های مرطوب، دارای گازهای خورنده و قابل اشتعال تامین گردد.
کابل برق مورد نیاز برای هیتر GH0660 چه مشخصاتی دارد؟
مشخصات کابل برق مورد نیاز برای این محصول به‌صورت نه رشته با سطح مقطع 1.5 میلیمتر مربع و فیوز 10 آمپر می‌باشد.
جدول مشخصات فنی هیتر 660 انرژی
| سیستم گرمایش | GH0660 | واحد |
|---|---|---|
| نوع سوخت | گاز شهری | - |
| مصرف سوخت | 4.8 – 2.7 | مترمکعب در ساعت |
| ظرفیت حرارتی ورودی | 4500 – 2500 | کیلوکالری بر ساعت |
| راندمان حرارتی | 87 - 80 | درصد |
| فضای قابل گرمایش | 900 - 450 | M3 |
| میزان هوادهی | 3400 | M3/hr |
| نوع فن | سانتریفیوژ | |
| توان الکتروموتور | 0.77 (1.03) | کیلووات (اسب بخار) |
| طول کانال کشی | 15 | m |
| مشخصات برق | تک فاز – 220 ولت – 3.5 آمپر | |
| کلاس NOx | 3 | |
| وزن (با بسته بندی) | 132 | kg |
ویژگی‌های خاص هیتر مدل 660 انرژی
- با نصب ترموستات محیطی، دمای محیط به میزان انتخابی می‌رسد و بدین ترتیب نه تنها محیط بیش از حد گرم نمی‌شود، بلکه از سرد شدن بیش از حد آن نیز جلوگیری می‌شود.
- این محصول برای مصارفی که نیاز به صدای کمی دارند قابل استفاده بوده، زیرا فن آن بدون تسمه و پولی بوده و مشعل نیز از نوع اتمسفریک می‌باشد که این موارد منجر به تولید صدای استاندارد هنگام گرمایش می‌شود.
- قابل استفاده برای تامین گرمایش محیط‌هایی با تعداد اتاق بالا به طور هم‌زمان و یکنواخت.(حداکثر طول کانال رفت و برگشت این هیتر تا 15 متر می‌باشد.)
- مجهز به فن سانتریفیوژ با پره‌های روبه جلو، بدون تسمه و پولی، و از نوع گردش مستقیم.
- با رعایت استانداردهای ISO 9000:2000 در طراحی و ساخت هیتر 660 و پس از انجام آزمایش‌های دقیق در آزمایشگاه‌های مجهز، این هیتر کانالی با تأیید وزارت صنایع به بازار عرضه می‌شود.
- با استفاده از این محصول برند انرژی، بیش از 80 درصد (%۸۰ – %۸۹) انرژی مصرفی به گرما تبدیل می‌شود، که باعث کاهش هدر رفت انرژی و ارائه گرمایش بهینه‌تر می‌شود.
- نیاز به نگهداری زیادی ندارد و کمتر از تجهیزات گرمایشی دیگر خراب می‌شود.
- دارای شیر کنترل دو مرحله‌ای SIT ایتالیایی با رعایت استاندارد EN126 که میزان گاز ورودی و فشار را بر اساس دستور ترموستات محیطی و فرمان کنترل حدی کم یا زیاد می‌کند.
- این دستگاه با استفاده از یک مشعل اتمسفریک، گاز را با هوا ترکیب کرده و حرارت تولید می‌کند. همچنین، دارای پوششی مقاوم بوده که تا دمای 550 درجه سانتی‌گراد دوام می‌آورد.
- برخورداری از کلاهک تعدیل با پوششی نسوز که از بازگشت معکوس هوا از دودکش جلوگیری کرده و فرآیند تخلیه دودهای ناشی از حرارت مشعل را انجام می‌دهد. این قطعه توانایی تحمل حرارت تا دمای 550 درجه سانتی‌گراد را دارد.
- دارای مبدل حرارتی مقاوم تا 550 درجه که مانند قلب انسان که خون را به تمامی بدن منتقل می‌کند، گرما را با افت فشار کم و بدون صدای ناشی از انقباض و انبساط سریع منتقل می‌کند.
- هنگام افزایش دمای بدنه هیتر و رسیدن آن به دمای 90 درجه سانتی‌گراد، فن لیمیت با دریافت فرمان از ترموستات، از ورود جریان گاز جلوگیری می‌کند.
- پیلوت دستگاه کمک می‌کند تا سیستم مشعل به‌طور ایمن و منظم شروع به کار کند. شیر کنترل گاز سیگما به همراه این پیلوت وظیفه روشن کردن مشعل را بر عهده دارد و پس از دریافت فرمان از کنترل گاز سیگما، ابتدا پیلوت روشن شده و سپس مشعل فعال می‌شود.
- سیستم کنترل فن دستگاه روشن و خاموش شدن آن را بر اساس دمای عبوری از مبدل تنظیم می‌کند.
- کانال‌کشی هیتر 660 به‌گونه‌ای می‌باشد که با گردش مناسب هوای گرم، تهویه‌ای مطلوب و با کیفیتی را تأمین می‌کند و موجب صرفه‌جویی در مصرف سوخت می‌شود. آلودگی‌های موجود در هوای برگشت نیز توسط فیلتر هوای برگشت جذب می‌گردد.
فن سانتریفیوژ به‌کار رفته در این هیتر چگونه باعث بهبود عملکرد آن می‌شود؟
- فشارهایی که به علت کانال‌کشی ایجاد می‌شود را خنثی کرده و توان غلبه بر افت فشار ناشی از جریان هوای رفت و برگشت را دارد.
- حذف تسمه و پولی باعث افزایش عمر فن می‌شود.
- قابلیت تغییر دور فن بر حسب نیاز وجود دارد.
- دارای راندمان حرارتی بالا
- باعث توزیع یکنواخت هوا روی سطح مبدل حرارتی می‌شود.
- کاهش سطح صدای تولیدی باعث بهبود عملکرد و کاهش نویز در سیستم می‌شود.
ابعاد هیتر 660 انرژی مدل کانالی
ساختار و اجزای هیتر کانالی انرژی مدل 660
شیلنگ گاز متصل‌کننده لوله گاز به دستگاه باید چه ویژگی‌هایی داشته باشد؟
این شیلنگ گاز باید از نوع دولا منجید دار با قطر 4/3 اینچ و حداکثر به طول 2 متر باشد.
ابعاد مناسب برای کانال برگشت هیتر GH0660انرژی چیست؟
ابعاد کانال برگشت باید حدوداً 50 × 50 سانتی‌متر باشد.
گارانتی هیتر 660 کانالی برند انرژی
این محصول با گارانتی یک‌ساله ارائه می‌شود و پس از نصب توسط نصابان مجاز، فعال خواهد شد.
