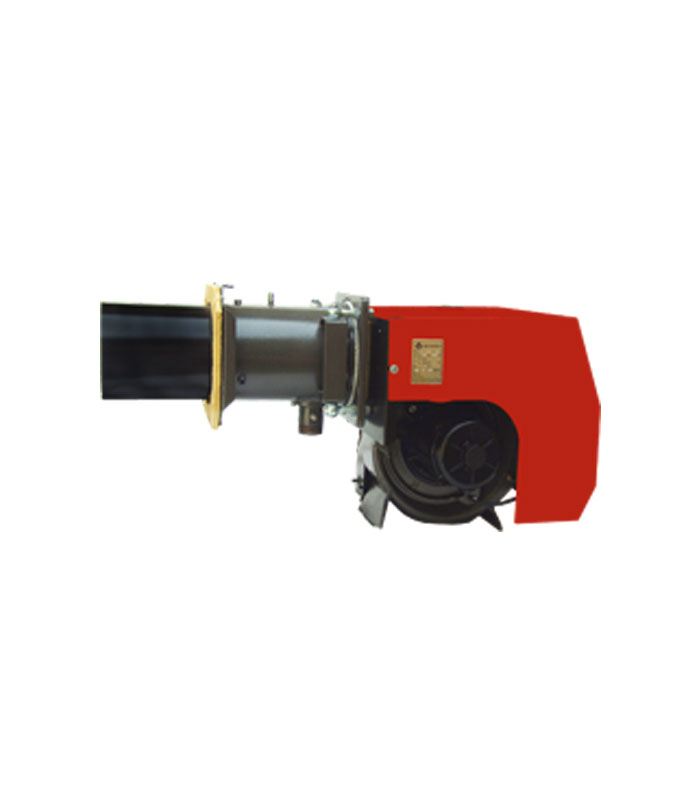

مشعل گازی پارس مشعل 600 کیلووات مدل PM4-PGT-211

مشعل گازی مدل PM4 PGT 211 پارس مشعل

مشعل گازی فوق، از خانواده مشعل های پرشر جت  PM4 و از سری مشعل های اتوماتیک فن دار گازسوز (با حداقل فشار 20 میلی بار) می باشد و دارای عملکرد دو مرحله ای ثابت بوده و در صورت تمایل می توان عمکلرد تدریجی آن را سفارش داد.یک سرو موتور با دقت بالا ، دبی هوای مورد نیاز جهت احتراق را تامین می نماید.

 این مشعل قابلیت نصب بر روی انواع کوره های هوای گرم،بویلرهای بخار، دیگ های آبگرم و دیگ های روغن داغ را دارد.

یکی از اجزای سیستم سوخت رسانی سوئیچ کنترل فشار گاز (GAS PRESSURE SWITCH) می باشد که به منظور کنترل فشار گاز قبل از شیر گاز بکار میرود.این سوییچ زمانی که فشار گاز خط از حد تنظیم شده کمتر شود قطع کرده و اجازه دامه برنامه را به رله نمی دهد تا مشکل بوجود آمده برطرف گردد.

یکی دیگر از اجزای سیستم سوخت رسانی شیر گاز (SOLENOID VALVE) می باشد که به منظور کنترل جریان گاز در مسیر گاز قرار می گیرند.

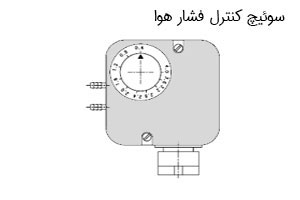

سوئیچ کنترل فشار هوا (AIR PRESSURE SWITCH)

برای کنترل فشار هوای دمنده از سوئیچ کنترل فشار هوا استفاده می گردد، بخاطر اینکه اگر موتور به دور نامی نرسید یا فشار هوای لازم تامین نگردید، اجازه ادامه برنامه را ندهد.دامنه فشار این سوئیچ بین  mbar 3-0.4 می باشد.

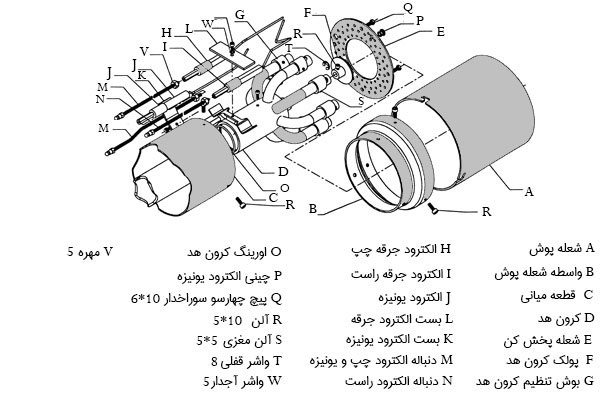

سیستم سوخت رسانی مشعل گازی مدل PM4 PGT 211  پارس مشعل

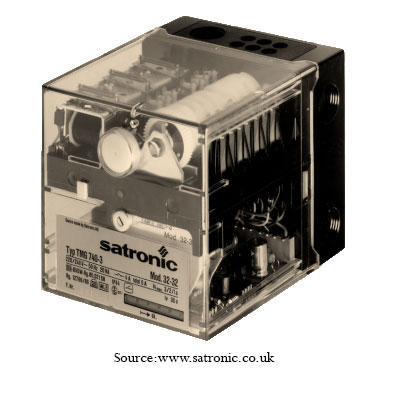

رله مشعل گازی مدل PM4 PLT 211 پارس مشعل

رله این مشعل از نوع satronic مدل TMG 720 می باشد که کارایی ایمن مشعل را حفظ می کند

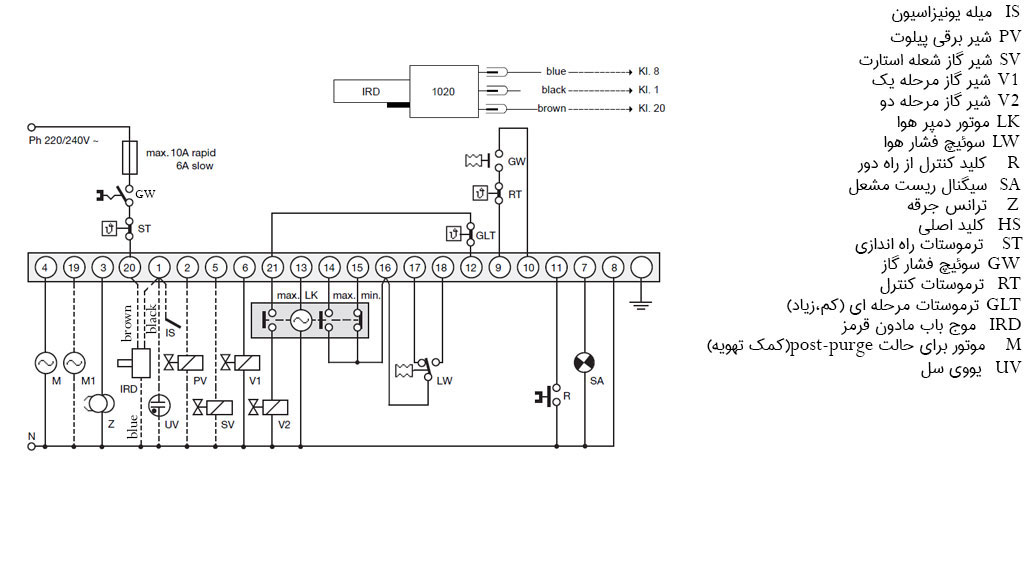

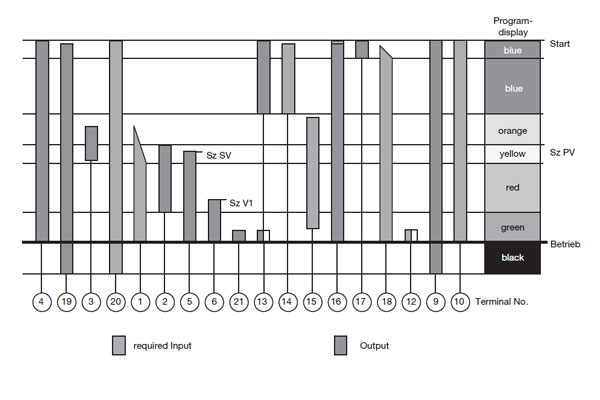

رله فوق دارای نقشه برق و زمان بندی زیر می باشد

سایت سماسازان نمایندگی فروش انواع مشعل گازی پارس مشعل با تضمین پایین ترین قیمت و اصالت کالا ، امکان خرید آنلاین این محصول را فراهم نموده است.

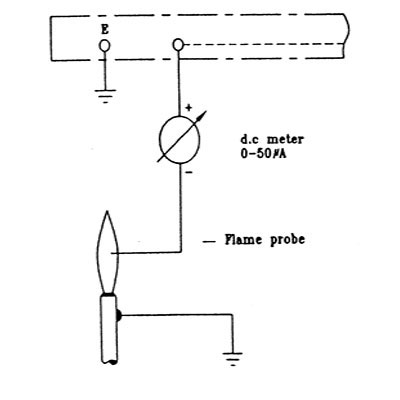

کنترل شعله در مشعل PM4-PGT-211 توسط میله یونیزاسیون انجام می شود.به این ترتیب اگر هر گونه اختلالی در روند شعله صورت بگیرد ، رله توسط فرمانی که از میله یونیزاسیون می گیرد، مشعل را خاموش می کند.

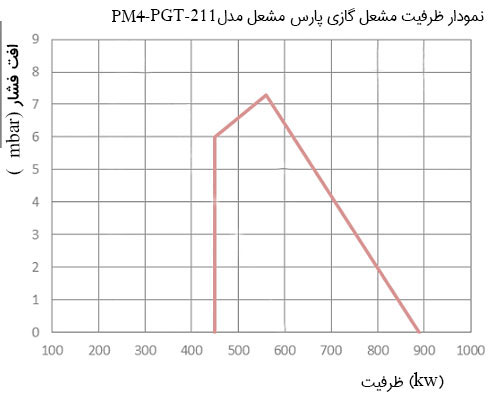

نمودار ظرفیت مشعل گازی مدل PM4 PGT 211 پارس مشعل

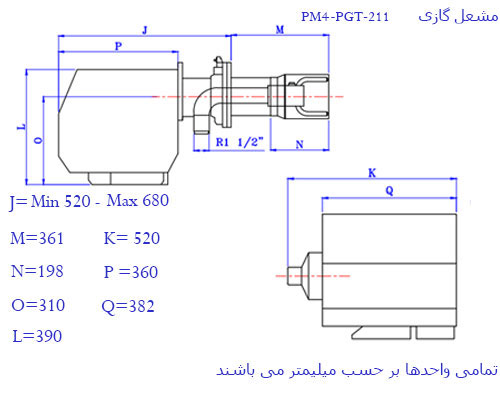

ابعاد مشعل گازی مدل PM4-PGT-211 پارس مشعل
