دیگ چدنی سوپر 400 شوفاژکار
Price range: تومان59,744,000 through تومان136,044,000

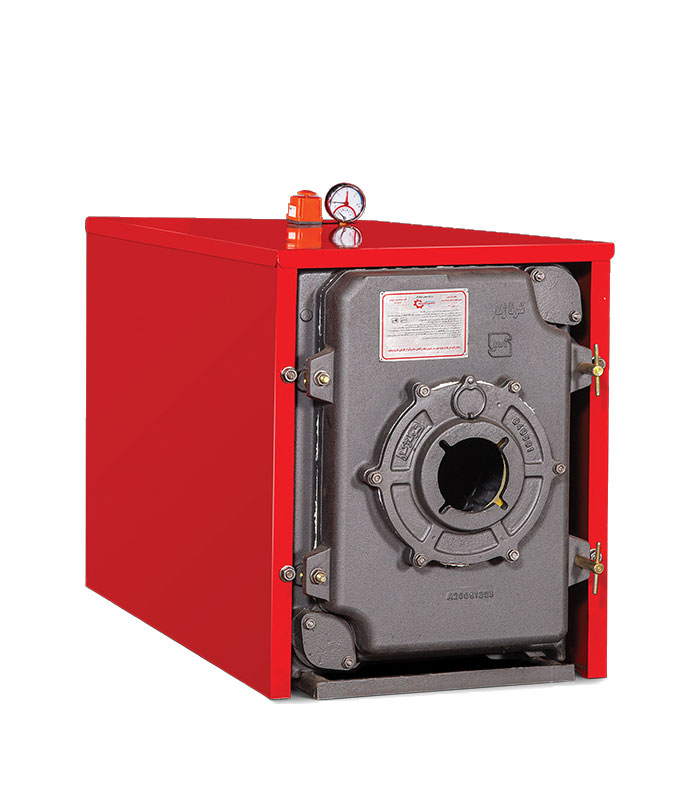

معرفی دیگ شوفاژکار 400
دیگ چدنی شوفاژکار از سری سوپر 400، فشار کاری حداکثر 4 بار را تحمل کرده. دمای قابل تحمل دیگ 90 درجه سانتیگراد میباشد. وزن دستگاه از 370 کیلوگرم در مدل 5 پره تا 765 کیلوگرم در مدل 12 پره میباشد.
متراژی که ظرفیت این دستگاه جهت تامین گرمایش پوشش میدهد، در شهر تهران (شرایط جوی معتدل) حدود 1,300 مترمربع (متراژ بنا) است. همپنین در متراژهای بالاتر بوسیله نصب چند دیگ در کنار هم میتوان ظرفیت حرارتی لازم را تامین نمود. این بویلر هفت پره با انواع سیستمهای گرمایش از کف، سیستمهای تهویه مطبوع (فنکویل و داکت اسپیلت) و رادیاتورها سازگاری دارد.
مشخصات دیگ چدنی سوپر 400 شوفاژکار
| مدل دیگ | واحد | S400-5 | S400-6 | S400-7 | S400-8 | S400-9 | S400-10 | S400-11 | S400-12 |
|---|---|---|---|---|---|---|---|---|---|
| تعداد پره ها | pcs | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| ظرفیت حرارتی | kw | 138 | 170 | 203 | 235 | 267 | 300 | 332 | 365 |
| kcal/h | 118700 | 146200 | 174500 | 202100 | 229600 | 258000 | 285500 | 313800 | |
| btu/hr | 471000 | 580000 | 693000 | 802000 | 911000 | 1024000 | 1133000 | 1245000 | |
| حجم آبگیری دیگ | lit | 55/2 | 65/9 | 76/5 | 87/1 | 97/8 | 108/4 | 119 | 129/7 |
| قطر دهانه دودکش | mm | 307 | 307 | ||||||
| حجم محفظه احتراق | m3 | 0.0663 | 0.0791 | 0.0919 | 0.105 | 0/1175 | 0.1303 | 0.1431 | 0.1559 |
| سایز اتصالات ورود و خروج دیگ | (")DN | 1/2 2 | 1/2 2 | ||||||
| قطر دهانه مشعلگیر | mm | 127 | 127 | ||||||
| طول دیگ(L) | mm | 918 | 1035 | 1152 | 1269 | 1386 | 1503 | 1620 | 1737 |
| عرض و ارتفاع دیگ | mm | 774*630 | |||||||
| وزن خالص دیگ | kg | 370 | 427 | 481 | 535 | 597 | 651 | 709 | 765 |
| حداکثر دمای کارکرد | ° C | 90 | |||||||
| حداکثر فشار کاری مجاز | bar | 4 | |||||||
| نوع سوخت گازی | طبیعی (گاز شهری) | ||||||||
| نوع سوخت مایع | گازوئیل | ||||||||
مزایای بویلر چدنی سوپر 400 شوفاژکار
با ایزولاسیون کامل بدنه دیگ سوپر 400 تا حد امکان از اتلاف حرارت و انرژی جلوگیری میشود.
قابلیت استفاده از نخ نسوز یا خمیر درزگیر بین پرهها برای دودبندی بویلر
قابلیت مونتاژ دیگ برای راحتی در نصب و حمل توسط دو نفر
خنک کنندگی آب گردشی با طراحی WET Back پره عقب دیگ
دریافت نشان کیفیت از کمپانی SGS سوئیس
دارای استاندارد CE اروپا و استانداردهای اجباری
سازگار با نظام مدیریت انرژی ساختمانها BMS و سیستمهای انرژی خورشیدی
این دستگاه در موتورخانه فضای محدودی را اشغال میکند
بویلر را میتوان پس از ساخت ساختمانها به موتورخانه منتقل کرد، بدون آنکه نیازی به تخریب ساختمان باشد.
آب را بهطور یکنواخت با استفاده از لوله آبپخشکن گردش میدهد که باعث جلوگیری از اختلاف دما میشود.
فینهای متعددی در سطوح داخلی محفظه احتراق تعبیه شدهاند که به افزایش سطح تبادل حرارتی کمک میکنند
جنس بدنه از چدن آتشخوار با ضخامت 6 میلیمتر است که مقاومت بالایی در برابر اکسیدشدن، خوردگی، عوامل شیمیایی و شوکهای حرارتی دارد.
در این بویلر شعله و دود از سه پاس حقیقی عبور میکند که باعث می شود در روند احتراق، انتقال حرارت بالاتری صورت بگیرد.
کاربرد دیگسوپر 400 شوفاژکار
تامین گرمایش و آبگرم مصرفی ساختمانها تا ارتفاع 10 طبقه و ساختمانهایی با متراژ بنای تا 174,000 متر مربع
برای افزایش متراژ قابل بهرهبرداری میتوانید از چند دیگ سوپر 400 استفاده کنید.
در چیلرهای تک اثره آبگرم، تامین حرارت به ژنراتور، میتواند توسط این بویلر انجام شود.
بازرسی دورهای سوپر 400
برای بازرسی دیگ چدنی، رعایت چند نکته بصورت دورهای بسیار ضروری است:
پاکسازی کانالهای دود از ضایعات احتراق
بازرسی دودکش و مسیر خروج دود
حذف رسوبات از کانالهای آب دیگ
گارانتی بویلر سوپر 400
گارانتی بویلر چدنی شوفاژکار سوپر 400 در صورت نصب توسط کارشناسان فنی مجاز شوفاژکار، به مدت ۱۰ سال میباشد.
| مدل دیگ | S400 |
| نام تجاری | شوفاژ کار |
| جنس پره | چدنی |
| کشور سازنده دیگ | ایران |
| کاربرد | تامین گرما و آب گرم مصرفی |
| گارانتی دیگ | 10 سال گارانتی شرکت شوفاژ کار |
| تعداد پره | 7 پره |
| سایز اتصالات دیگ | سایز ورود و خروج دیگ : 1/2 2 اینچ |
| توان خروجی | - |
| حداکثر دمای آب مدار گرمایش دیگ | 90 درجه سانتیگراد |
| فشار کاری | 4 بار |
| حداکثر زیربنای قابل پوشش | - |
| قطر دهانه مشعل | 127 میلیمتر |
| سایز دودکش | 307 میلیمتر |
| اطلاعات بیشتر | سپر حرارتی جهت جلوگیری از برخورد شعله با پره ها استفاده از چدن آتش خوار با ترکیبی جهت محافظت در برابر خوردگی و شوک حرارتی ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت شاسی فلزی متناسب با انبساط و انقباض ناشی از تغییرات دما طراحی بصورت تک پره های قابل مونتاژ در موتورخانه به منظور سهولت حمل و نقل سهولت سرویس و هزینه تعمیر و نگهداری پایین |
| لوازم اضافی دیگ | - |
