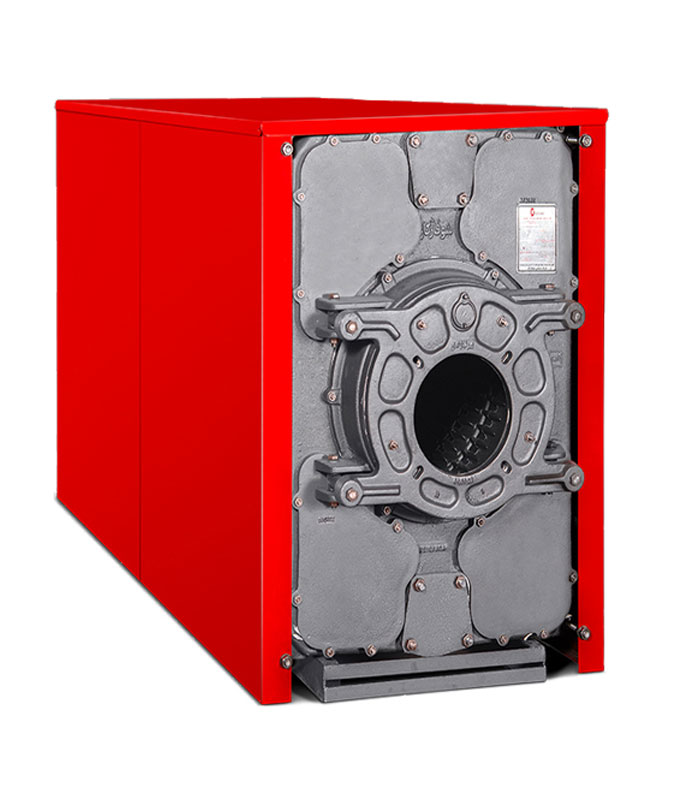

دیگ چدنی سوپر هیت 1300 شوفاژکار

تومان162,362,000تومان451,665,000

شناسه محصول: نامعلوم دسته ها:
توضیحات

ویژگی های دیگ چدنی  مدل 1300 سوپر هیت

دیگ عبارتست از یک مخزن تحت فشار که برای انتقال حرارت به یک سیال طراحی شده است که در اکثر دیگ ها سیال مورد نظر معمولا آب است. آتشدان (Fire box) یا فضای احتراق را کوره نیز می گویند. همچنین سطح گرمایش (heating surface) یک دیگ عبارتست از مساحت سطحی که در معرض محصولات احتراق قرار دارد.(سطح سمت آتش Fire side).دیگ آبگرم دستگاهی است که انرژی گرمایی حاصل از احتراق مشعل را به آب درون خود انتقال می دهد. این آب گرم از طریق پمپ در مدار گرمایش به گردش در می آید و پس از انتقال حرارت از طریق سیستم های گرمایش ، آب با دمای پایین تر به داخل دیگ بر می گردد و این چرخه دوباره تکرار می شود.

ویژگی های دیگ چدنی 8-1300 شوفاژکار

جنس دیگ چدنی شوفاژکار از آلیاژ چدن آتش خوار بوده که علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در برابر اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن در برابر عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژکار می توانند به نسل های بعدی یک خانواده، سرویس مناسب و کارا در طی زمان ارائه کنند.

با توجه به اینکه مصرف کنندگان در ساختمان های بلند یا سیکل های صنعتی فشار بالا برای رسیدن به فشار بیش از 6 بار در گذشته به دنبال دیگ های غیر چدنی و به صورت یکپارچه بودند، لذا شرکت شوفاژکار با اعمال تغییراتی در طراحی داخلی و روش مونتاژ دیگ های چدنی کارایی این محصول جهت را جهت فشارهای بالا ممکن سازد. بنابراین با آنالیزی که روی قطعات انجام شد نوع آب بندی بین دو پره تغییر کرد و همچنین مقاومت مکانیکی پره ها با عملیات حرارتی ویژه افزایش یافت.

این دیگ مانند تمامی دیگ های چدنی آب گرم، نصب آسان و قابلیت کنترل بسیار خوبی دارد. تعمیرات ویژه ای نسبت به بقیه دیگ های آب گرم نیاز نداشته و به سادگی مانند دیگ های کوچک، قابل نصب است.دیگ های 1300 به صورت پره پره می باشند که قابلیت حمل از طریق آسانسور یا راه پله به محل نصب را دارد و خریدار کمترین نیاز به جرثقیل جهت نصب محصول خواهد داشت.

مشخصات فنی دیگ چدنی سوپر هیت 1300 شوفاژکار

مدلواحد1300-71300-81300-91300-101300-111300-121300-13
ظرفیت حرارتیkcal/h494000556000617000679000741000803000865000
طول دیگmm163179195211226242258
وزن خالصkg1495168518752065225524452635
قطر دهانه مشعل گیرmm180245
مدلواحد1300-141300-151300-161300-171300-181300-191300-20
ظرفیت حرارتیkcal/h92800099000010520001113000117400012370001300000
طول دیگmm273289305320336352368
وزن خالصkg2825301532053395358537753965
قطر دهانه مشعل گیرmm245
قطر دهانه دودکشmm550
حداکثر دمای مجاز ° C90
حداکثر فشار کاری مجازbarمدل سوپر هیت 6مدل سوپر هیت 6
نوع سوختگاز طبیعی-گازوئیل

این مدل دیگ 1300 سوپرهیت از 7 الی 20 پره می باشد و میزان ظرفیت حرارتی از 494000 کیلوکالری الی 1300000 کیلوکالری بر ساعت است که حداکثر دمای کاری مجاز 105 درجه سانتیگراد و حداکثر فشار کاری مجاز 6 بار را داراست.

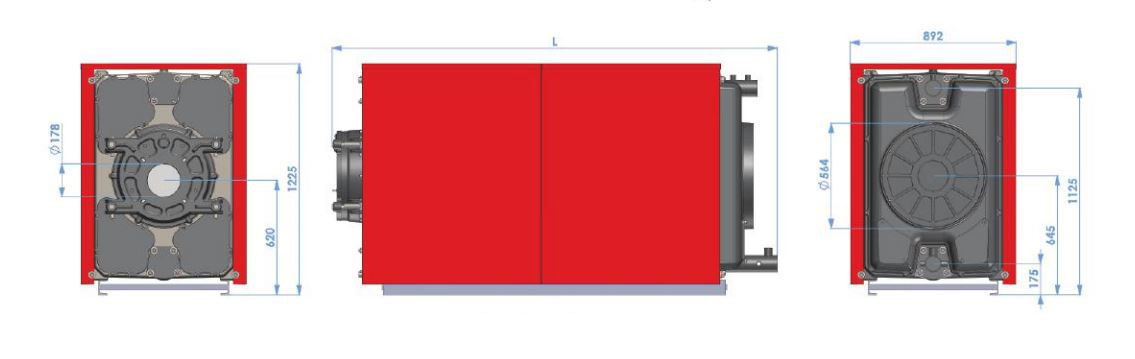

ابعاد دیگ شوفاژکار سوپرهیت 8-1300

دیاگرام لوله کشی دیگ سوپر هیت 8-1300

اجزای دیگ سوپرهیت 8-1300

مشخصات محصول
مشخصات کلی دیگ چدنی
مدل دیگ 13000
نام تجاری شوفاژ کار
جنس پره چدنی
کشور سازنده دیگ ایران
کاربرد تامین گرما و آب گرم مصرفی
گارانتی دیگ 10 سال گارانتی شرکت شوفاژ کار
مشخصات فنی دیگ چدنی
تعداد پره 8 پره
سایز اتصالات دیگ -
ابعاد دیگ طول :179 سانتی متر
توان خروجی -
حداکثر دمای آب مدار گرمایش دیگ 105 درجه سانتیگراد
فشار کاری 6 بار
حداکثر زیربنای قابل پوشش -
حجم محفظه احتراق -
قطر دهانه مشعل -
سایز دودکش -
وزن دیگ 1685 کیلو گرم
حجم آبگیری -
ظرفیت اسمی 556000 کیلو کالری
ظرفیت گرمایش 556000 کیلو کالری در ساعت
جزئیات بیشتر دیگ چدنی
اطلاعات بیشتر شاسی فلزی متناسب با انبساط و انقباض ناشی از تغییرات دما طراحی بصورت تک پره های قابل مونتاژ در موتورخانه به منظور سهولت حمل و نقل دارای چهار درب در جلوی دیگ جهت انجام سرویس های دوره ای دارای درب مشعل گیر لولایی با قابلیت باز شدن به دو طرف سهولت سرویس و هزینه تعمیر و نگهداری پایین
لوازم اضافی دیگ -
