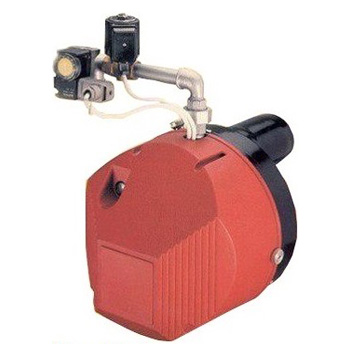

مشعل ایران رادیاتور 102 کیلووات گازسوز مدل F 88

بررسی مشعل ایران رادیاتور 102 کیلووات گازسوز مدل  F88

اگر قرار بر معرفی یکی از برترین شرکت‌های تولیدکننده ایرانی در زمینه ماشین‌آلات و دستگاه‌های گرمایشی باشد، بدون شک باید به ایران رادیاتور اشاره شود.مشعل ایران رادیاتور 102 کیلووات گازسوز مدل F 88 ، یکی از بهترین تولیدات این برند در همین دسته محصولات است. مشعل موردنظر در تقسیم بندی‌های دمنده دار و بدون دمنده این دستگاه‌ها، در بخش بدون دمنده و بی‌صدا قرار می‌گیرد و با استفاده از منبع گاز طبیعی شهری عمل می‌کند که برای عملکرد کارآمد و موثر باید فشار استانداردی داشته باشد. فشار استاندارد تعریف شده برای این منظور به اندازه 17.5 میلی‌بار یا همان  1.4 پوند می‌باشد. در صورتی که ظرفیت کاربری بالاتر از حد نرمال باشد، باید فشار گاز به اندازه 140 میلی‌بار تعریف شده باشد که مقدار بسیار زیادی است و معمولا در صنایع سنگین مورد بهره‌برداری قرار می‌گیرد.

توضیحات کلی در مورد مشعل ایران رادیاتور 102 کیلووات گازسوز مدل F 88

مشعل ایران رادیاتور گازسوز مدل F 88، مشعل های گاز سوز ایران رادیاتور، برای احتراق گاز طبیعی طبق استاندارد DIN-4788طراحی شده است.پروانه مشعل روی محور موتور نصب و از نظر دینامیکی بالانس شده است و دارای عملکرد یکنواختی می باشد.

مقدار هوای لازم برای احتراق مناسب،توسط دریچه هوا کنترل می شود.ضمنا روی مشعل کلید مخصوص کنترل فشار نصب شده تا هنگام کمبودجریان هوا،خود به خود مشعل را خاموش کند.این کلید علاوه بر تضمین ورود هوای کافی برای احتراق،بصورت یک کلید ایمنی خودکار نیز عمل می کند.جریان گاز مشعل نیز به وسیله یک شیر برقی،بصورت اتوماتیک قطع و وصل می شود،در صورتیکه فشار گاز ورودی به مشعل از مقدار مورد نظر کمتر شود، یک کلید به صورت خودکار،مشعل را خاموش می کند.

به منظور پایدار کردن شعله و اختلاط بهتر گاز با هوای احتراق،یک شعله پخش کن با پره های مناسب در جلو نازل(افشانک) تعبیه شده است.اساس کنترل و نظارت شعله بر اصل یونیزاسیون استوار است ،که با مشاهده شعله،پایداری آن تضمین می گردد. مشعل F88 بصورت تک مرحله ای کار می کند(موتور،جرقه،روشن شدن،خاموش شدن) و این عملکرد بوسیله رله،که روی مشعل نصب شده است کنترل می شود.نحوه کارکرد مشعل های گاز سوز ایران رادیاتور تمام اتوماتیک است.

نحوه عملکرد مشعل ایران رادیاتور گازسوز مدل F 88

با شروع کار مشعل،موتور دمنده به گردش در می آید و گاز های موجود در آتشدان را طی مدت معینی از طریق دودکش تخلیه می کند،سپس  با فعال شدن کلید کنترل فشار هوا ،موتور به کار خود ادامه می دهد.آنگاه ترانس فعال شده و بین الکترود ها جرقه می زند،پس از لحظه ای شیر برقی گاز باز می شود،گاز با هوای لازم مخلوط شده و به وسیله جرقه مشتعل می گردد.میله(یون) از جنس مقاوم،و در برابر حرارت ساخته و در کنار الکترود جرقه،نصب شده است.میله(یون) در فاصله 3 تا5 میلیمتری از میله عصائی قرار دارد. فضای بین میله(یون) و عصائی به وسیله شعله،یونیزه و هادی جریان الکتریسیته میگردد و جریان مستقیم و ضعیفی برقرار می شود. رله مشعل فقط با دریافت جریان به کار خود ادامه می دهد و شیر برقی گاز،به تدریج تا مقدار ماکزیمم باز می شود.در صورتیکه بر اثر تماس بین  الکترود و عصائی بعلت رطوبت یا عوامل دیگر،جریان متناوبی به وجود آید، رله  با دریافت این جریان بلافاصله مشعل را خاموش می کند و در وضعیت عیب قرار می گیرد.مشعل تا هنگامی که با دست یا دستگاه کنترل خاموش نشده باشد، به کار خود ادامه می دهد و وقتی مشعل خاموش شود ،شیر برقی فورا بسته می شود.به محض اینکه دما یا فشار به زیر مقدار تنظیم شده در ترموستات یا مانوستات برسد،برنامه ذکر شده بالا تکرار  می گردد

ویژگی‌های فنی مشعل F88

مشعل موردنظر که از ساخته‌های شرکت ایران رادیاتور می‌باشد، در صورتی که ظرفیت بالاتر از تولید 800 هزار کالری را داشته باشد، باید اقدام به ساخت و راه‌اندازی تابلوهای برق مخصوص برای آنها کرد. این تابلوها به صورت کاملا واحد و یکپارچه با مشعل مذکور طراحی شده‌اند و متصل به آنها عمل می‌کنند. حداقل میزان گرمایش این مشعل ایران رادیاتور به میزان 25 و حداکثر آن نیز در محدود 88 هزار کیلوکالری می‌باشد. همچنین کارایی اصلی و اساسی دستگاه موردنظر نیز در دفترچه تولید آن، برای گرمایش و گرم کردن آب تعریف شده است. نصب مشعل به صورت زمینی صورت می‌گیرد و می‌تواند فضاهایی تا متراژ 400 مترمربع را در سه طبقه تحت پوشش خود قرار داده و به خوبی در آن تولید گرما نماید. رده مصرف انرژی در مشعل 102 کیلووات مدل F88، در سطح B قرار گرفته است و می‌توان ادعا کرد که به تناسب توان و میزان کارکرد آن، سطح قابل قبولی محسوب می‌شود. با همین استانداردهای کاربری و مصرف انرژی، توصیه سازندگان و طراحان این دستگاه در شرکت ایران رادیاتور، استفاده از آن برای محیط‌های کاری نیمه‌صنعتی و کسب‌و‌کارهایی مشابه خشکشویی و نانوایی است که در این صورت بهترین خروج را در اختیار مصرف‌کنندگان قرار خواهد داد.

دمپرهای هوایی کنترل کننده دبی هوای ورودی به درون مشعل را می‌توان هم به صورت اتوماتیک و هم ماشینی کنترل کرد. این مدل از نمونه دستگاه‌های مشعل تولیدشده در شرکت ایران رادیاتور، به صورت دستی این آیتم را تحت کنترل کاربر قرار می‌دهند و باید نسبت به ظرفیت آن تنظیم شود. گاز طبیعی گرفته شده از لوله کشی منبع شهری، وارد فیلترهای مخصوصی می‌شود که دمنده ویژه‌ای نیز هوای لازم را از طریق دمپر با آن ترکیب کرده و آماده احتراق در محفظه می‌کند. همچنین که از بهترین ویژگی‌های تعبیه شده بر روی این دستگاه، استفاده از حسگرهای دقیقی است که میزان، حجم و فشار گاز مصرفی و هوای ترکیب شده را به صورت مداوم سنجیده و در صورت خروج از مقادیر تعریف شده، اقدامات لازم را در نظر می‌گیرد. این اقدامات شامل دستکاری اتومات در سوئیچ‌های فشار هوا و سوئیچ‌های فشار گاز با استفاده از رله‌های مشخص است.

نوع برق مصرفی در این مشعل ایران رادیاتور، به صورت تک فاز است و قدرت موتور تولیدکننده گرمای آن نیز در مقدار 0.09 کیلووات تعیین شده است. سایز لوله گاز طبیعی شهری متصل به مشعل نیز به مقدار رایج 1.2 اینچ است و هیچ نیازی به تغییر در این موارد نخواهد بود. شعله گاز روشن شده درون محفظه احتراق مشعل F88 ایران رادیاتور، از طریق قطعه سخت‌افزاری ویژه‌ای موسوم به الکترود یونازر کنترل می‌شود و مقادیر آن می‌تواند به صورت مستمر رصد شود تا در صورت بروز هرگونه اختلالی در عملکرد، نگرانی خاصی از بابت کارایی و البته خطرات احتمال وجود نداشته باشد. این رله اتوماتیک از نوع G790 می‌باشد که یکی از مرغوبترین نمونه‌های به کاررفته در این زمینه است.

خدمات پس از فروش و نگهداری از مشعل ایران رادیاتور

اغلب افراد و صنایع خریدار این نوع مشعل ایران رادیاتور، به خوبی از کارکرد آن یاد می‌کنند و شرکت نیز در تعاریف خود از عمر آن، اشاره به استفاده مفید 15 ساله از خدمات این دستگاه می‌کند. طبیعی است که از شروط این کاربری موثر و مفید، نصب دقیق و همراه با رعایت تمام نکات ایمنی لازم برای آن خواهد بود و در غیر این صورت هیچ تضمینی برای عملکرد وجود ندارد.

از سوی دیگر، شرکت ایران رادیاتور برای بهره برداری ایده‌آل از این دستگاه، نصب همراه با هزینه در نظر گرفته است که در این حالت، یک سال گارانتی عملکرد به آن تعلق خواهد گرفت. همراه با خود مشعل 102 کیلووات F88، شیر برق تدریجی گاز در اندازه 1.2 اینچ، فلو سوئیچ هوا، سوئیچ فشار گاز و رله G790 هم به مشتری ارائه می‌شود تا هیچ کمبودی از لحاظ راه‌اندازی وجود نداشته باشد. ضمانت و گارانتی شرکت ایران رادیاتور بر روی این مشعل و تحویل قطعات رایگان همراه با آن، نشان‌دهنده اطمینان آنها از قدرت دستگاه و رضایت مشتری خواهد بود.
