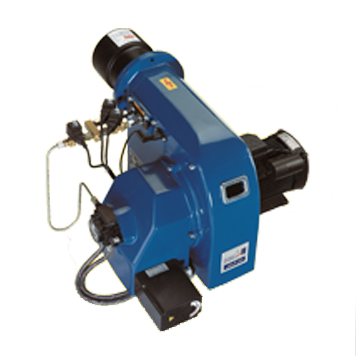

مشعل ایران رادیاتور 270 کیلووات گازوییل سوز مدل JPE 80/2
بررسی مشخصات مشعل گازوئیل سوز ایران رادیاتور JPE 80/2
اجزای اصلی مشعل گازوئیل‌سوز ایران رادیاتور JPE 80/2
مشعل گازوئیل‌سوز ایران رادیاتور JPE 80/2 از مجموعه‌ای از قطعات کنترلی، سوخت‌رسانی، تأمین هوای احتراق و تشکیل شعله تشکیل شده است. عملکرد صحیح این اجزا در کنار یکدیگر، فرآیند راه‌اندازی، احتراق و کنترل ایمن مشعل را امکان‌پذیر می‌کند.
رله کنترل‌کننده مشعل
رله کنترل‌کننده یکی از مهم‌ترین بخش‌های مشعل است. فرمان‌های مربوط به مراحل عملکرد مشعل به این بخش ارسال می‌شود و در صورت صحیح بودن فرآیند کار، فرمان روشن شدن مشعل صادر می‌شود. در صورت بروز مشکل در روند عملکرد، رله فرمان خاموش شدن مشعل را صادر می‌کند.
الکتروموتور یا فن
الکتروموتور نیروی لازم برای چرخش فن یا دمنده هوا را تأمین می‌کند. فن وظیفه دارد هوای موردنیاز برای احتراق را به‌صورت پیوسته وارد مشعل کند تا شرایط لازم برای فرآیند احتراق فراهم شود.
پمپ گازوئیل
پمپ گازوئیل وظیفه تأمین سوخت موردنیاز محفظه احتراق را بر عهده دارد. این قطعه، گازوئیل را با فشار مناسب در اختیار مدار سوخت مشعل قرار می‌دهد.
شیر برقی گازوئیل
شیر برقی گازوئیل در مسیر سوخت و پس از پمپ گازوئیل قرار می‌گیرد و جریان سوخت به سمت نازل را کنترل می‌کند. این قطعه علاوه بر کنترل جریان سوخت ورودی، هنگام خاموش شدن مشعل از ورود و نشت سوخت به محفظه احتراق جلوگیری می‌کند.
چشم الکترونیکی فتوسل
فتوسل وظیفه تشخیص وجود شعله و کنترل وضعیت آن را بر عهده دارد. این قطعه با مشاهده شعله، وضعیت صحیح عملکرد مشعل را به سیستم کنترل اعلام می‌کند. اگر فتوسل شعله را تشخیص ندهد، فرمان مربوط به خاموش شدن شعله به رله ارسال شده و مشعل خاموش می‌شود.
ترانس جرقه
ترانس جرقه وظیفه ایجاد جرقه برای تشکیل شعله را بر عهده دارد. رله مشعل با ارسال فرمان به ترانس جرقه، شرایط ایجاد جرقه در دو سر الکترودهای جرقه را فراهم می‌کند تا فرآیند تشکیل شعله آغاز شود.
دمپر هوا
دمپر هوا برای تنظیم میزان هوای موردنیاز مشعل استفاده می‌شود. تنظیم هوای احتراق یکی از بخش‌های مهم فرآیند عملکرد مشعل است و دمپر، امکان تنظیم هوای موردنیاز را فراهم می‌کند
عملکرد مشعل گازوئیلی JPE 80/2 چگونه است؟
در مشعل‌های گازوئیلی، سوخت مایع ابتدا توسط پمپ با فشار مناسب به سمت نازل هدایت می‌شود. نازل وظیفه دارد سوخت را با دبی مشخص و به شکل ذرات بسیار ریز در مسیر هوای احتراق پخش کند.
در مرحله بعد، هوای موردنیاز احتراق توسط فن تأمین می‌شود و سیستم جرقه‌زن شرایط لازم برای تشکیل شعله را ایجاد می‌کند. پس از تشکیل شعله، سیستم کنترل و تشخیص شعله وظیفه نظارت بر وضعیت آن را بر عهده دارد.
اصل مهم در این فرآیند، نسبت صحیح سوخت و هوا است. اگر هوای احتراق کمتر از مقدار موردنیاز باشد، احتمال تشکیل دوده و احتراق ناقص افزایش پیدا می‌کند؛ و اگر هوای اضافی بیش از حد باشد، بخشی از انرژی حرارتی می‌تواند از طریق گازهای خروجی از دست برود.
به همین دلیل، تنظیم مشعل صرفاً با افزایش یا کاهش دبی سوخت انجام نمی‌شود و تنظیم صحیح هوای احتراق، نازل، فشار سوخت، وضعیت هد احتراق و شرایط دودکش نیز اهمیت دارد.
مشخصات فنی مشعل JPE 80/2 ایران رادیاتور
| مشخصه فنی | مقدار |
|---|---|
| برند | ایران رادیاتور |
| مدل | JPE 80/2 |
| نوع سوخت | گازوئیل |
| نوع مشعل | تک‌مرحله‌ای |
| ظرفیت حرارتی | 112,000 تا 232,000 کیلوکالری بر ساعت |
| ظرفیت حرارتی | حدود 130 تا 270 کیلووات |
گارانتی مشعل ایران رادیاتور JPE 80/2
مشعل گازوئیل‌سوز ایران رادیاتور JPE 80/2 دارای یک سال گارانتی شرکت ایران رادیاتور است. بهره‌مندی از خدمات گارانتی، منوط به نصب و راه‌اندازی مشعل توسط سرویس‌کار مجاز شرکت ایران رادیاتور و رعایت شرایط اعلام‌شده از سوی شرکت است.
| گارانتی دستگاه | 12 ماه ضمانت ایران رادیاتور |
| کشور سازنده مشعل | ایران |
| مدل مشعل | JPE 80/2 |
| برند | ایران رادیاتور |
| نوع سوخت دستگاه | گازوییل |
| توان حرارتی | 112000 تا 232000 کیلوکالری بر ساعت |
| برق مورد نیاز | تک فاز 220 ولت 50 هرتز |
| قدرت موتور | 240 کیلووات |
| فشار گاز ورودی | - |
| ابعاد مشعل |
طول 600 میلیمتر
عرض 385 میلیمتر قطر دهانه مشعل 115 میلیمتر ابعاد شعله بلند 122x370 میلیمتر |
| عملکرد | تک مرحله |
| وزن مشعل | - |
| توان اسمی مشعل kcal/h | 160000 تا 230000 |
| حداکثر دبی | - |
| بیشتر | - |
| لوازم اضافی | - |
