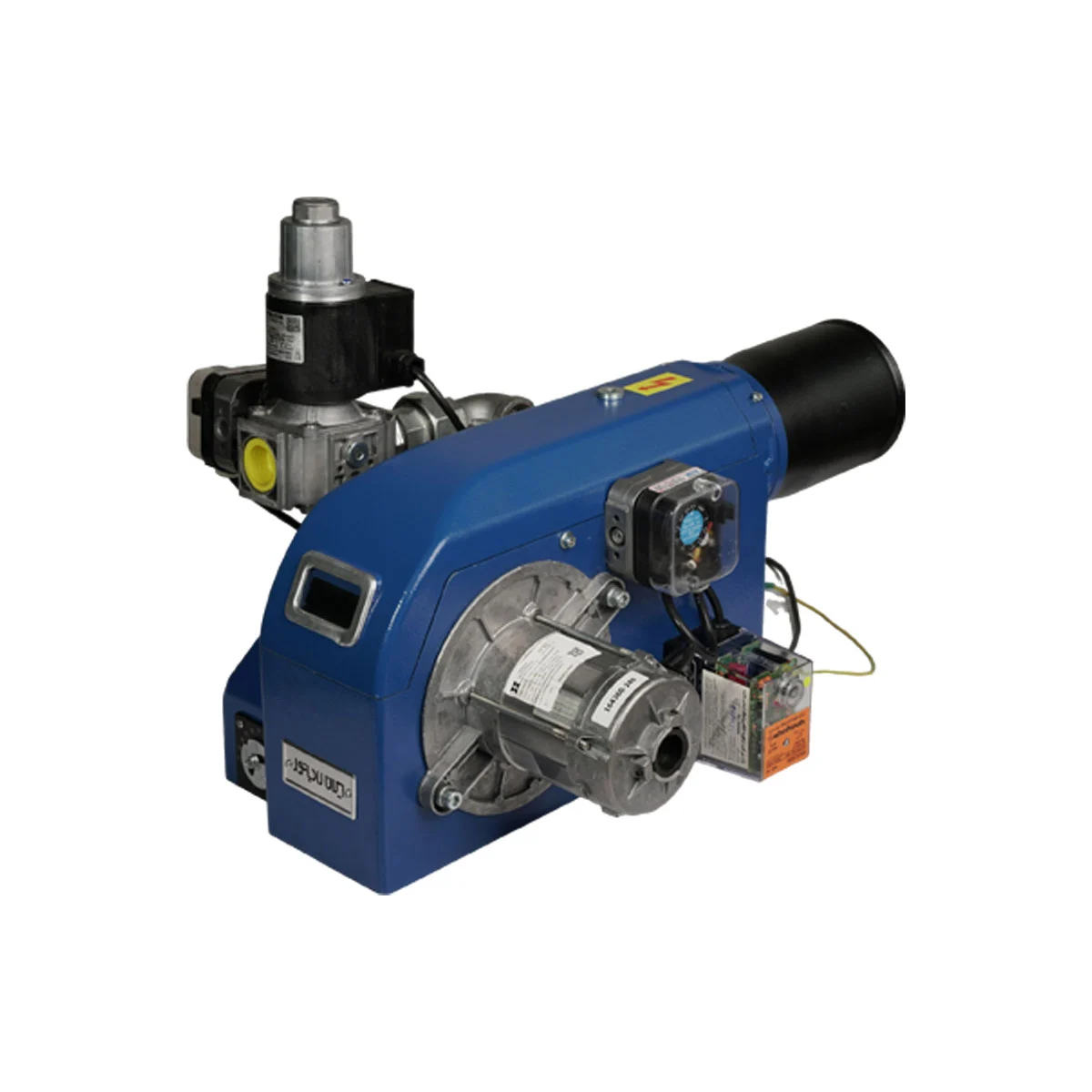

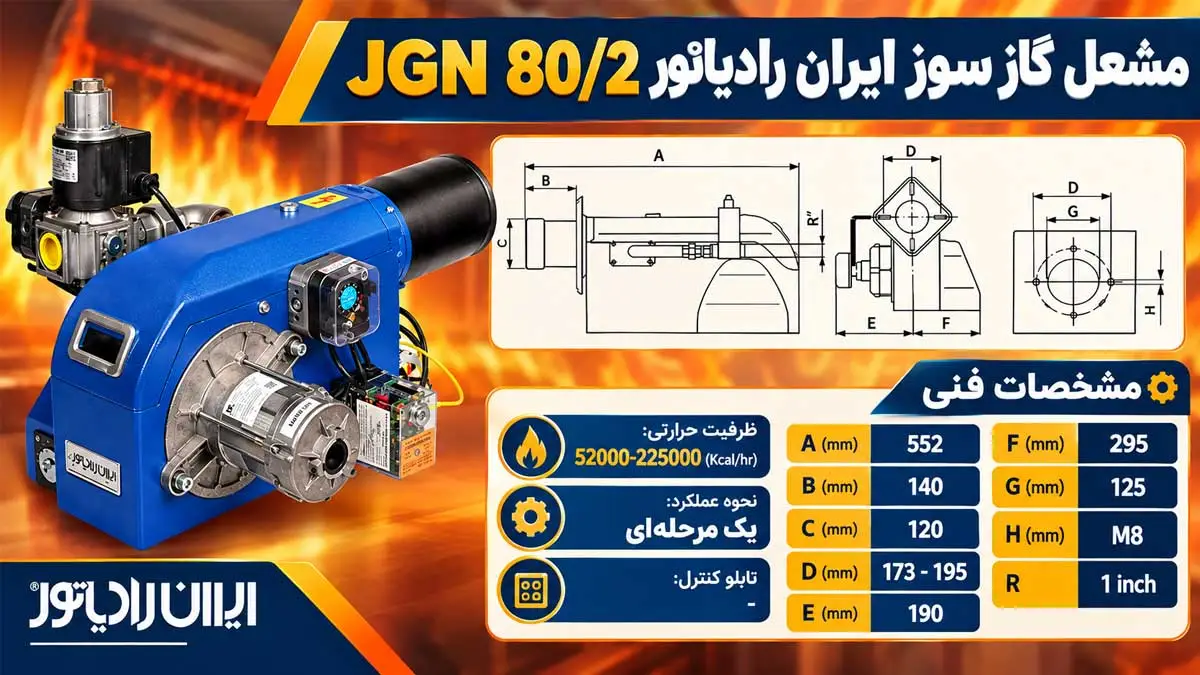

توضیحات کلی مشعل ایران رادیاتور گازسوز مدل JGN 80/2
مشعل ایران رادیاتور گازسوز مدل JGN 80/2، مشعل های گاز سوز ایران رادیاتور، برای احتراق گاز طبیعی طبق استاندارد DIN-4788طراحی شده است.پروانه مشعل روی محور موتور نصب و از نظر دینامیکی بالانس شده است و دارای عملکرد یکنواختی می باشد.
مقدار هوای لازم برای احتراق مناسب،توسط دریچه هوا کنترل می شود.ضمنا روی مشعل کلید مخصوص کنترل فشار نصب شده تا هنگام کمبودجریان هوا،خود به خود مشعل را خاموش کند.این کلید علاوه بر تضمین ورود هوای کافی برای احتراق،بصورت یک کلید ایمنی خودکار نیز عمل می کند.جریان گاز مشعل نیز به وسیله یک شیر برقی،بصورت اتوماتیک قطع و وصل می شود،در صورتیکه فشار گاز ورودی به مشعل از مقدار مورد نظر کمتر شود، یک کلید به صورت خودکار،مشعل را خاموش می کند.
به منظور پایدار کردن شعله و اختلاط بهتر گاز با هوای احتراق،یک شعله پخش کن با پره های مناسب در جلو نازل(افشانک) تعبیه شده است.اساس کنترل و نظارت شعله بر اصل یونیزاسیون استوار است ،که با مشاهده شعله،پایداری آن تضمین می گردد. مشعل JGN 80/2بصورت تک مرحله ای کار می کند(موتور،جرقه،روشن شدن،خاموش شدن) و این عملکرد بوسیله رله،که روی مشعل نصب شده است کنترل می شود.نحوه کارکرد مشعل های گاز سوز ایران رادیاتور تمام اتوماتیک است.
نحوه عملکرد مشعل ایران رادیاتور 310 کیلووات گازسوز مدل JGN 80/2
با شروع کار مشعل،موتور دمنده به گردش در می آید و گاز های موجود در آتشدان را طی مدت معینی از طریق دودکش تخلیه می کند،سپس با فعال شدن کلید کنترل فشار هوا ،موتور به کار خود ادامه می دهد.آنگاه ترانس فعال شده و بین الکترود ها جرقه می زند،پس از لحظه ای شیر برقی گاز باز می شود،گاز با هوای لازم مخلوط شده و به وسیله جرقه مشتعل می گردد.
میله(یون) از جنس مقاوم،و در برابر حرارت ساخته و در کنار الکترود جرقه،نصب شده است.میله(یون) در فاصله 3 تا5 میلیمتری از میله عصائی قرار دارد.
فضای بین میله(یون) و عصائی به وسیله شعله،یونیزه و هادی جریان الکتریسیته میگردد و جریان مستقیم و ضعیفی برقرار می شود. رله مشعل فقط با دریافت جریان به کار خود ادامه می دهد و شیر برقی گاز،به تدریج تا مقدار ماکزیمم باز می شود.
در صورتیکه بر اثر تماس بین الکترود و عصائی بعلت رطوبت یا عوامل دیگر،جریان متناوبی به وجود آید، رله با دریافت این جریان بلافاصله مشعل را خاموش می کند و در وضعیت عیب قرار می گیرد.مشعل تا هنگامی که با دست یا دستگاه کنترل خاموش نشده باشد، به کار خود ادامه می دهد و وقتی مشعل خاموش شود ،شیر برقی فورا بسته می شود.به محض اینکه دما یا فشار به زیر مقدار تنظیم شده در ترموستات یا مانوستات برسد،برنامه ذکر شده بالا تکرار می گردد
