مشعل دوگانه سوز پارس مشعل 456 کیلووات (گاز-گازوییل) مدل PM3-KLG-213

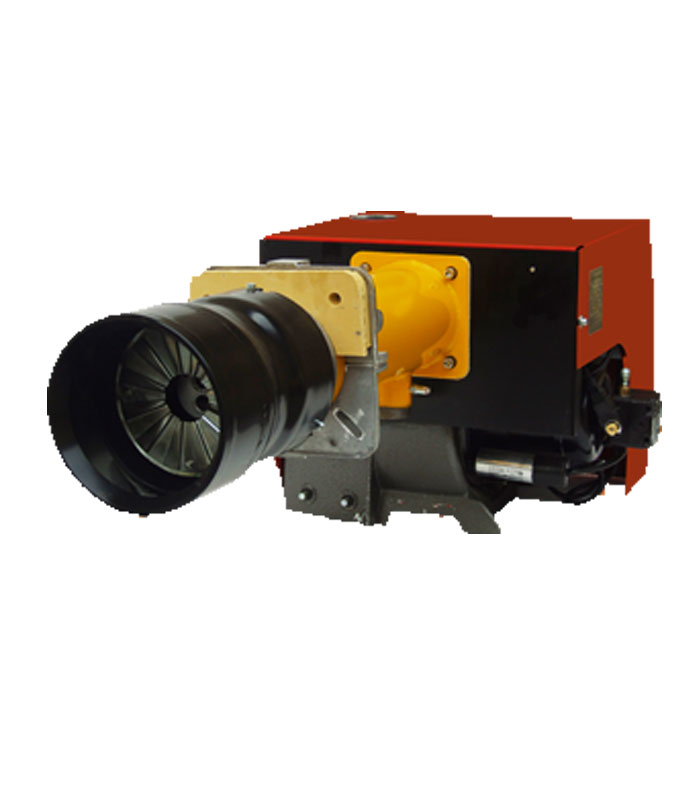

مشعل دوگانه سوز مدل PM3-KLG-213 پارس مشعل

مشعل دوگانه سوز مدل PM3-KLG-213 از خانواده مشعل های PM3 و اتوماتیک می باشد و در دسته مشعل های خانگی با ظرفیت پایین قرار دارد که توان کار با دو سوخت گاز و گازوئیل را دارد.عملکرد این مشعل بصورت دو مرحله ای می باشد و در صورت تمایل عملکرد تدریجی آن نیز مورد سفارش است.

این مشعل قابل نصب بر روی انواع دیگ های آبگرم چدنی و فولادی،کوره های هوای گرم و بویلرهای کوچک بخار می باشد.

سایت مرجع سماسازان بعنوان نماینده فروش انواع مشعل های دوگانه سوز پارس مشعل ، تضمین پایین ترین قیمت و اصالت کالا و ارائه خدمات خرید آنلاین این محصول را دارد.

این مشعل دارای دو بخش تجهیزات در بخش حالت گازسوز و گازوییل سوز می باشد که در حالت گاز سوز تجهیزات شامل

سوئیچ کنترل فشار گاز (GAS PRESSUSRE SWITCH) مشعل دوگانه سوز

این سوئیچ ، کنترل فشار گاز قبل از شیر گاز را بر عهده دارد .در صورتی که فشار گاز پایین تر از حد تنظیم شده باشد سوئیچ قطع کرده و اجاز ادامه برنامه را به رله نمی دهد تا مشکل برطرف گردد.

برای کنترل جریان گاز درمسیر گاز از شیر گاز (SOLENOID VALVE) استفاده می گردد. همچنین در این مشعل از سوئیچ کنترل فشار هوا (AIR PRESSURE SWITCH) برای کنترل فشار هوای دمنده استفاده می گردد تا اگر به هر دلیلی موتور به دور نامی نرسد یا فشار هوای لازم تأمین نگردد، سوئیچ کنترل فشار هوا ، اجازه ادامه برنامه را ندهد.

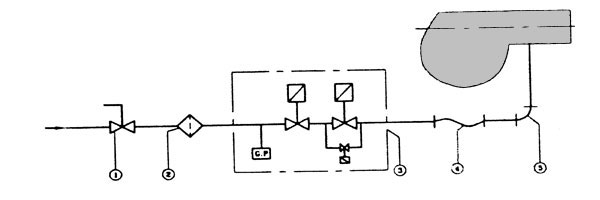

اجزای خط گاز همانطور که در شکل بالا ملاحظه می کنید شامل 1.شیرگاز دستی2.فیلتر 3. شیرگاز دو مرحله ای همراه با سوئیچ فشار گاز 4. شیلنگ مخصوص گاز 5. زانوئی می باشد.

تهیه و نصب موارد 1،2،4،5  از خط گاز به عهده خریدار می باشد.

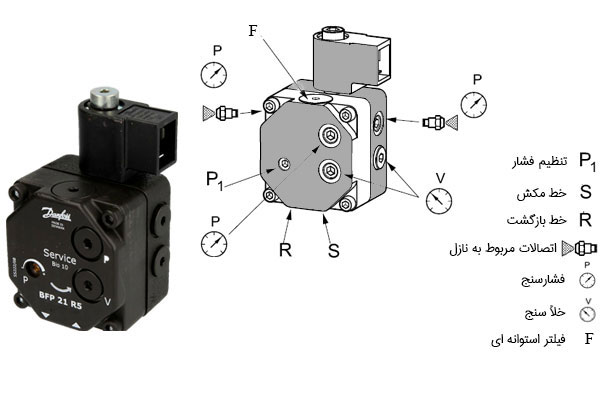

در بخش گازوییل سوز این مشعل ، پمپ گازوئیل از نوع Danfoss ، مدل BFP21R5 و یا معادل آن می باشد.پمپ مذکور توان جابجایی سیال با ویسکوزیته cSt 12-1.3 را در دامنه فشار 15-7 BAR  دارا می باشد.

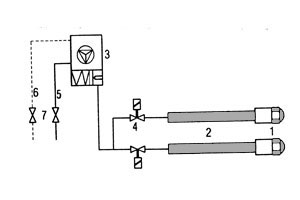

مدار سوخت رسانی در مشعل دوگانه سوز PM3-KLG-213 شامل قسمت های زیر می باشد.

1. نازل         2. نازل راد           3. پمپ گازوئیل         4. شیر برقی (مرحله یک و دو)

5.لوله رفت    6.لوله برگشت     7.شیرهای دستی گازوئیل(رفت و برگشت)

تهیه و نصب موارد شماره 1 و 7 بعهده خریدار می باشد.

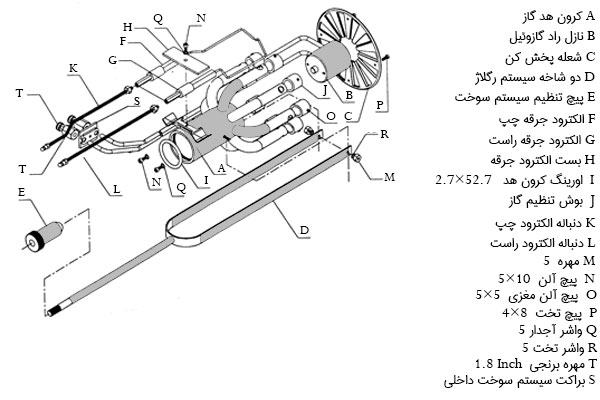

تجهیزات سیستم سوخت رسانی مشعل دوگانه سوز PM3-KLG-213 پارس مشعل

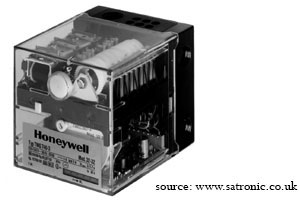

رله الکتریکی این مشعل از نوع TMG740 (یا معادل آن) می باشد

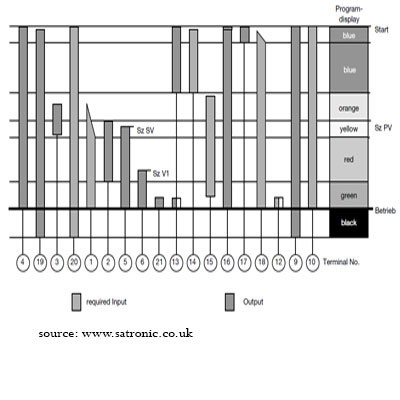

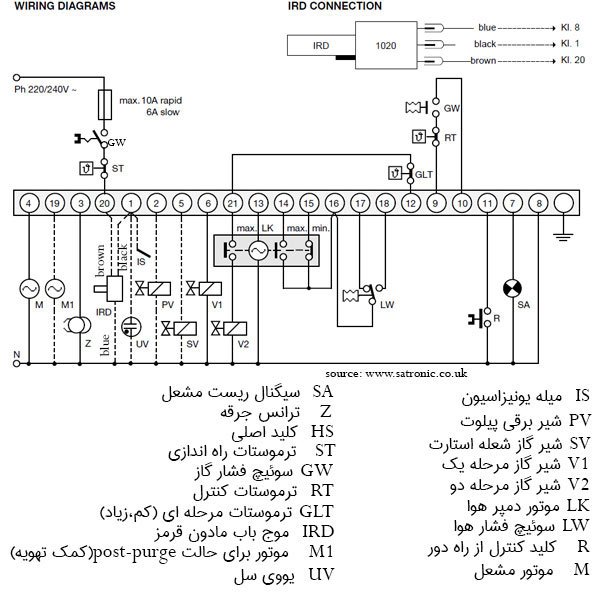

نقشه برق و زمان بندی رله فوق بصورت زیر می باشد

برای کنترل شعله در این مشعل از یو وی سل استفاده می گردد روش کار یووی سل به این صورت است که اگر شعله بنابه هر دلیلی از بین رود توسط فرمانی که یو وی سل به رله می دهد مشعل را خاموش می کند

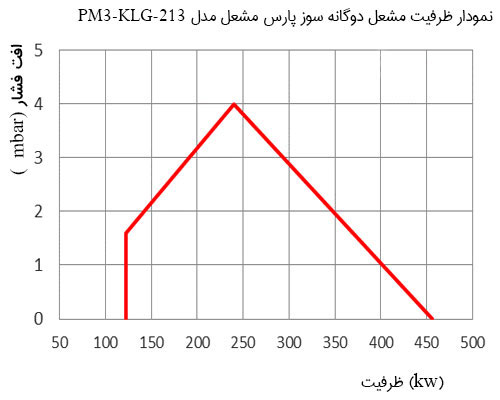

نمودار ظرفیت مشعل دوگانه سوز مدل  PM3-KLG-213  پارس مشعل

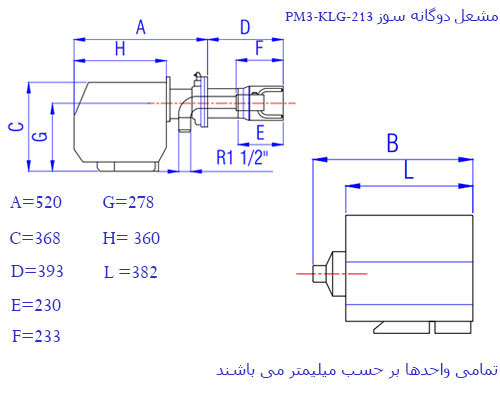

ابعاد مشعل دوگانه سوز (گاز و گازوئیل) مدل  PM3-KLG-213 پارس مشعل
