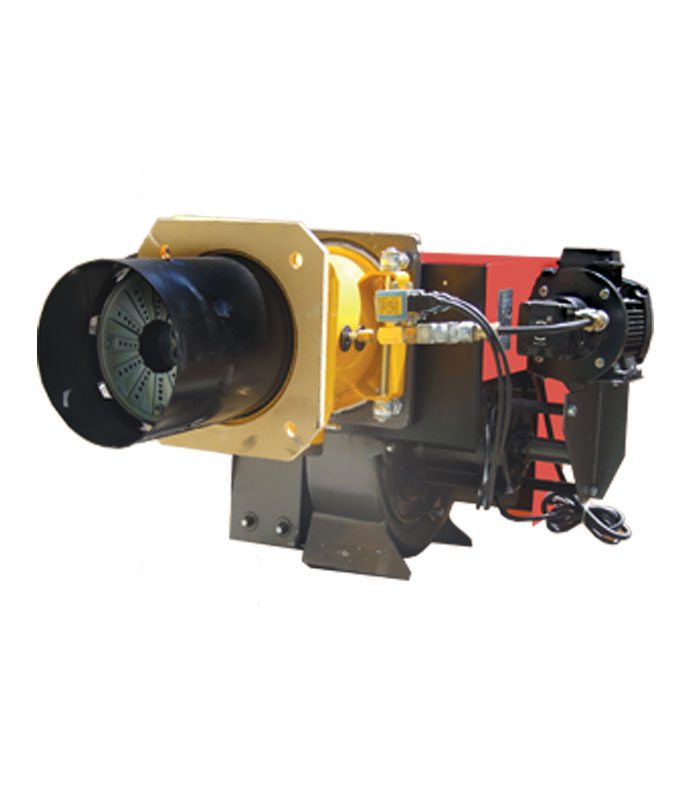

مشعل دوگانه سوز پارس مشعل 543 کیلووات (گاز-گازوییل) مدل PM4-KLG-113

نکات خرید مشعل دوگانه سوز پارس مشعل (گاز-گازوییل) مدل PM4-KLG-113

شرکت پارس مشعل در سال 1361 بعنوان تنها شرکت مشعل سازی در ایران تحت لیسانس شرکت OERTLI   سوییس که یکی از شرکت های مطرح در زمینه طراحی و ساخت انواع مشعل های صنعتی می باشد در شهرک صنعتی محمود آباد اصفهان شروع بکار نمود. این شرکت با بهره گیری از فناوری روز دنیا در تولید انواع مشعل های گاز سوز ، دوگانه سوز و گازوییلی  با کیفیت ، قیمت و عمکلرد در بهینه ترین حالت ممکن و دارا بودن واحد تحقیق و توسعه در زمینه بررسی ، طراحی و ساخت مشعل و ارتقا مستمر محصولات با دانش روز دنیا توانایی طراحی و تولید مشعل های منحصر بفرد صنعتی با ظرفیت های بالا برای صنایع نفت و پتروشیمی ، گاز ، سیمان و نیروگاه ها را دارد.

فروشگاه اینترنتی سماسازان بعنوان نماینده رسمی فروش مشعل پارس مشعل تضمین پایین ترین قیمت و اصالت کالا را در خصوص انواع محصولات پارس مشعل ارائه می دهد.

خصوصیات مشعل دوگانه سوز پارس مشعل مدل PM4-KLG-113

مشعل پرشر جت به احتراق در دیگ بخار کمک می کند . با کمک مشعل های pressure jet ، احتراق هوا بوسیله یک فن کشیده شده و قویا احتراق هوا همراه با سوخت داخل محفظه احتراق تخلیه شده . نتیجه مخلوط متمرکزتر (فشرده تر) از سوخت و هوا در مقایسه با مشعل های اتمسفریک یک خروجی احتراق بهینه شده است.در خصوص این نوع مشعل ، دبی مورد نیاز جهت احتراق توسط یک سرو موتور با دقت بالا کنترل می شود

مشعل دوگانه سوز با سوخت گاز و گازوییل pm4 جز  مشعل های پرشر جت و اتوماتیک بوده و دارای عملکرد دو مرحله ای می باشد و  این نوع مشعل ها قابلیت نصب بر روی انواع دیگ های آبگرم، بویلرهای بخار، کوره های هوا گرم ، انواع مبدل و دیگ های روغن داغ می باشند.

به جهت کنترل جریان گاز در مسیرگاز ، از شیر گاز(SOLENOID VALVE) استفاده می گردد که دبی خروجی این شیرها با توجه به میزان توان خروجی مشعل انتخاب شده و افت فشاری متناسب با اندازه اریفیس و دبی مصرفی در مسیر ایجاد می کند.

از سوئیچ کنترل فشار هوا (AIR PRESSURE SWITCH)، برای کنترل فشار هوای دمنده استفاده می گردد ، اگر فشار هوای لازم تأمین نگردد و یا موتور به دور نامی نرسد ، این سوئیچ اجازه ادامه برنامه را نمی دهد.لازم به ذکر است که دامنه فشار این سوئیچ بین 3-0.4 mbar می باشد.

خط گاز که شامل موارد زیر می باشد

1. شیرگاز دستی      2. فیلتر       3. شیر گاز دو مرحله ای همراه با سوئیچ فشار گاز      4. شیلنگ مخصوص گاز       5 . زانوئی

تهیه و نصب موارد 1،2،4،5 به عهده خریدار می باشد.

حالت گازوئیل سوز مشعل دوگانه سوز مدل PM4-KLG-113 پارس مشعل شامل موارد زیر می باشد.

پمپ گازوئیل مشعل بالا از نوع دانفوس Danfoss مدل  RSA60 و یا معادل آن می باشد.

به جهت قطع و وصل جریان سوخت ، در مسیر نازل از شیر برقی استفاده می گردد که قابلیت انتقال گازوئیل تا حداکثر فشار 22 BAR را دارد.

مدار سوخت رسانی در مشعل دوگانه سوز فوق شامل بخشهای زیر می باشد.

1.نازل      2. نازل راد    3. پمپ گازوئیل       4. شیر برقی(مرحله یک و دو)

5. لوله رفت    6. لوله برگشت      7. شیرهای دستی گازوئیل(رفت و برگشت)

تهیه و نصب موارد شماره 1 و 7 به عهده خریدار می باشد.

قطعات سیستم سوخت این مشعل شامل موارد زیر می باشد.

رله الکتریکی و یو وی سل در این مشعل همانند مشعل دوگانه سوز PM4-KLG-213 پارس مشعل می باشد.

نمودار ظرفیت مشعل PM4-KLG-113



ابعاد مشعل پارس مشعل PM4-KLG-113
