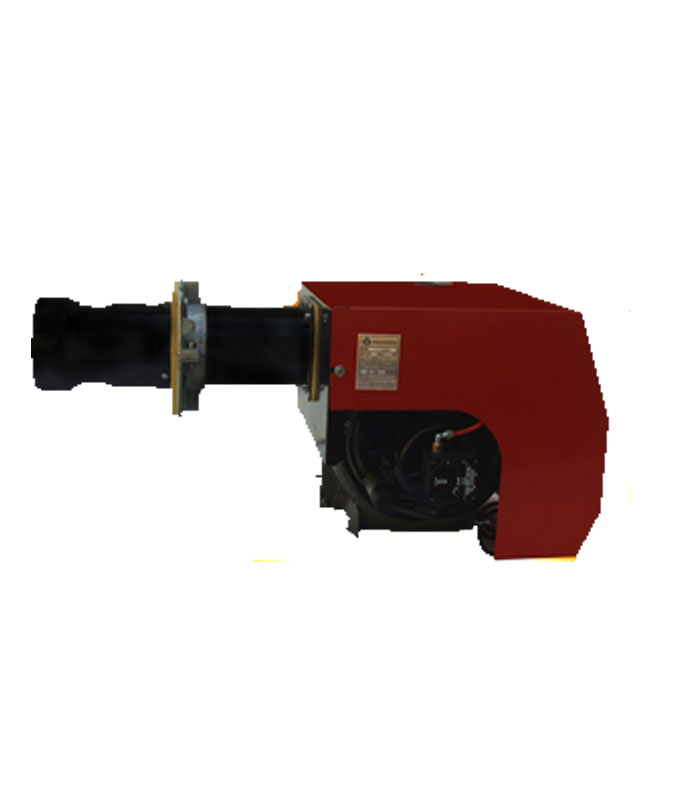

مشعل گازوییلی مدل PM3-PLT-318 پارس مشعل
مشعل گازوئیلی مدل PM3-PLT-318 از خانواده مشعل های PM3 جز مشعل های گازوییل سوز nozzle mixing (جتی) می باشد و در دسته مشعل های با ظرفیت پایین و خانگی قرار دارد که دارای پمپ گازوییل با توانایی پمپ سیال از فشارbar 15-7 تا ویسکوزیته 12 cSt است.
عمکلرد مشعل گازوییلی مذکور بصورت دو مرحله ای ثابت می باشد و در صورت نیاز با عملکرد تدریجی نیز قابل سفارش است.
فروشگاه اینترنتی سماسازان بعنوان نماینده رسمی شرکت پارس مشعل ، امکان خرید آنلاین انواع مشعل های پارس مشعل با تضمین پایین ترین قیمت و اصالت کالا را فراهم نموده است.
نمودار ظرفیت مشعل گازوییلی مدل PM3 PLT 318 پارس مشعل
برای انتخاب مشعل و تعیین ظرفیت آن ، لازم است مقادیر انرژی تولید شده دیگ Q و راندمان دیگ η را بدانیم . محدوده ظرفیت مشعل معادل P=Q/η خواهد بود . با توجه به مقاومت دیگ یا کوره از نمودار ذیل می توانید نوع مشعل را انتخاب کنید.(بهتر است ظرفیت مشعل انتخاب شده حداقل 20% بیشتر از توان محاسبه شده باشد.)

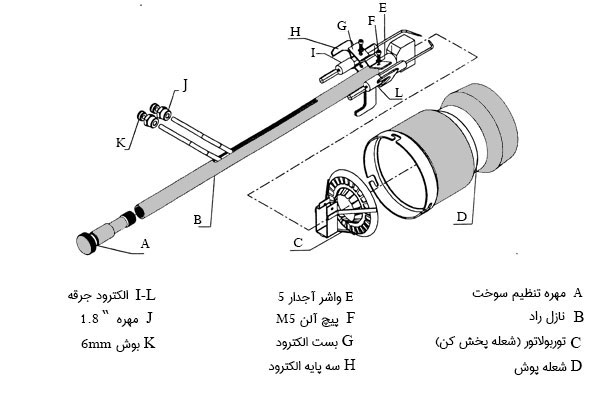

پمپ گازوییل از اجزای سیستم سوخت رسانی مشعل گازوییلی که از نوع Danfoss ، مدل BFP20R5 (یا معادل آن ) می باشد. این پمپ توانایی جابجا کردن سیال با ویسکوزیته 1.3-12 cSt را در دامنه فشار 7-15 bar دارا می باشد. خروجی نازل می تواند بصورت اختیاری در سمت چپ یا سمت راست استفاده گردد.
یکی دیگر از اجزای سیستم سوخت رسانی شیر برقی است که به منظور قطع و وصل جریان سوخت ، در مسیر نازل قرار می گیرد و قابلیت انتقال گازوییل تا ماکزیمم فشار 22 bar را دارد.
رله مشعل گازوییلی پارس
رله مشعل مذکور مدل TF701 و یا معادل آن می باشد، عملکرد این مشعل ، توسط این رله کنترل می شود ، هماهنگ کردن مراحل مختلف نظیر پیش تهویه، جرقه و فواصل زمانی مطمئن تا ایجاد شعله اصلی و توانایی روشن و خاموش کردن ایمن مشعل ، در مواقعی که هر مشکلی(شامل اشکال در ایجاد شعله مانند جرقه نزدن ، نقص شعله یا خاموش شدن آن ، رله، سیستم را از مدار خارج کرده و اخطار لازم را ارائه میدهد.نقشه برق رله در شکل زیر
در مشعل گازوییلی مدل PM3 PLT 318 از فتوسل به منظور کنترل برقرار بودن شعله بهره گیری شده است. فرمان نقص در شعله یا خاموش شدن شعله در مشعل توسط فتوسل به رله ارسال و رله در این مواقع مشعل را خاموش می کند.
ابعاد مشعل گازوئیلی مدل PM3 PLT 218 پارس مشعل
