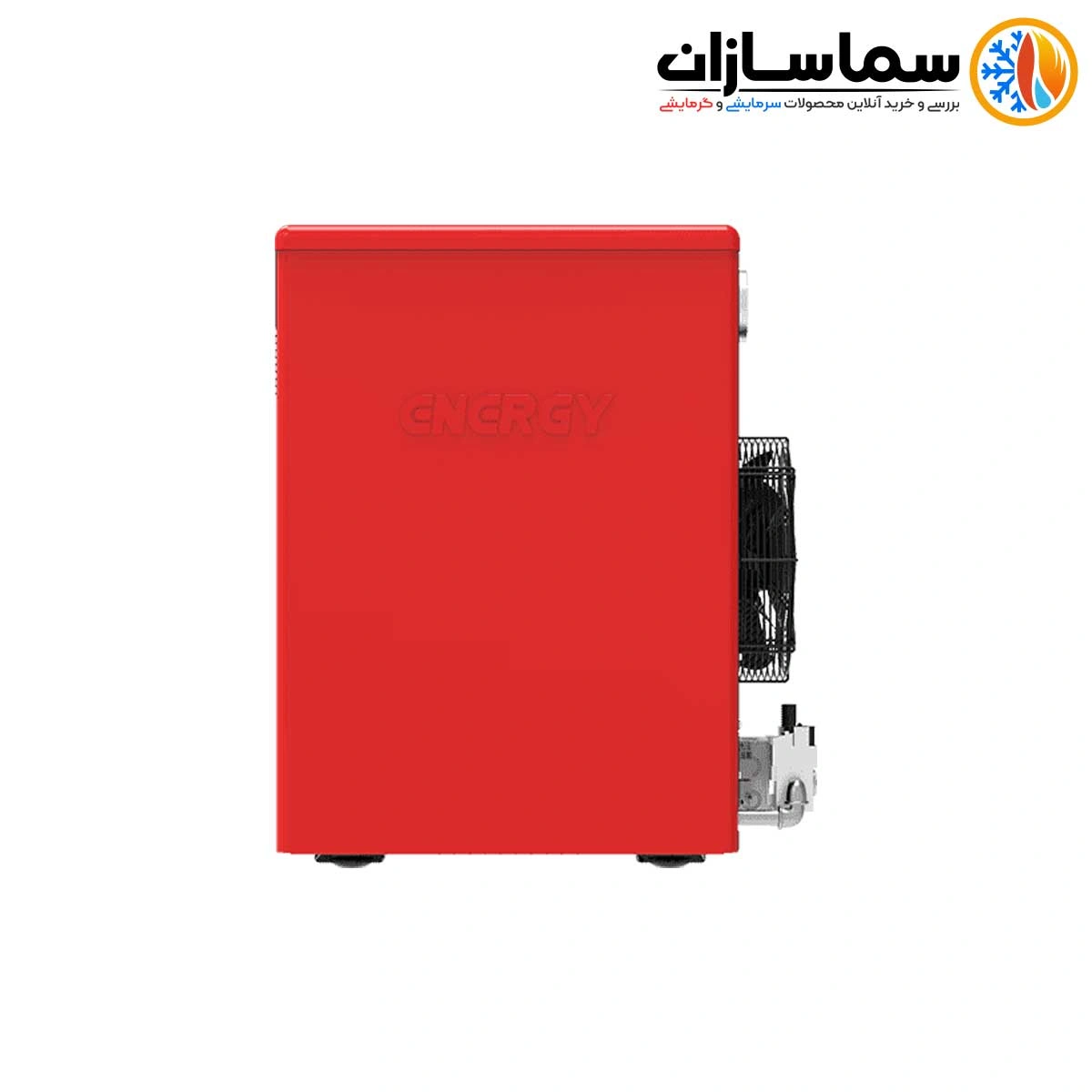

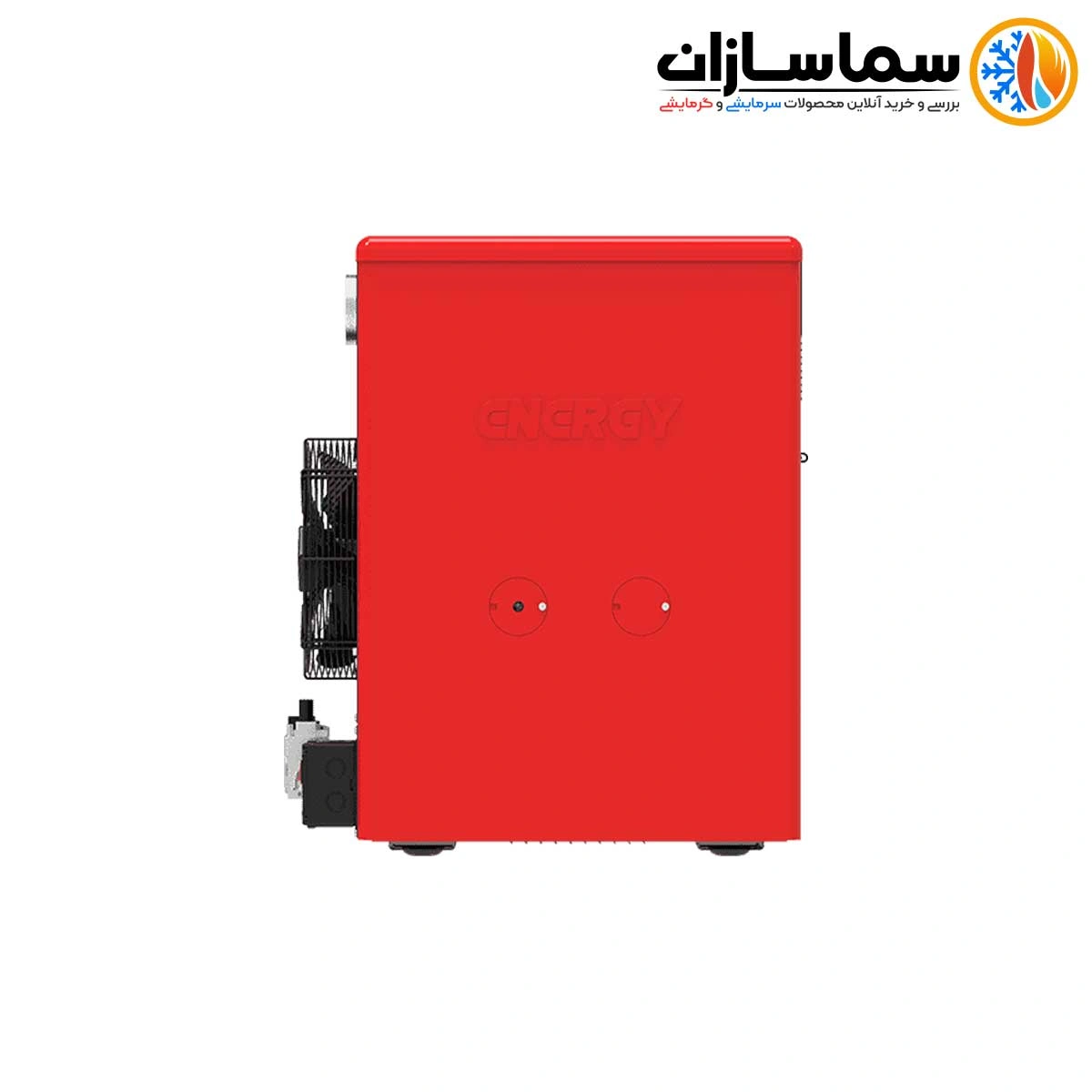

معرفی هیتر گازی 625 انرژی
هیتر گازی انرژی مدل GH 0625 مطابق با یکی از طرح های شرکت MODINE آمریکا در دو نوع سوخت گاز شهری و گاز مایع به ترتیب با ظرفیت حرارتی 25,000 و 22,000 کیلوکالری بر ساعت، یکی از محصولات گرمایشی پرکاربرد برای تأمین گرمایش فضاهای بزرگ و متوسط می‌باشد. این محصول با سوخت گاز شهری برای فضاهایی با متراژ تقریبی 400 تا 700 مترمکعب و مدل گاز مایع آن نیز برای متراژهای 300 تا 500 مترمکعب بسته به شرایط عایق‌بندی ساختمان، مناسب می‌باشند. وزن دستگاه به همراه بسته‌بندی 65 کیلوگرم است و میزان سطح صدای تولیدی آن 58 دسی‌بل است. در سری گاز شهری این دستگاه، مدل‌هایی با اگزوز فن (همراه با سنسور دود) نیز تولید می‌شوند که برای محیط‌هایی که شرایط خروج دود مناسبی ندارند، ایده‌آل هستند. این ویژگی موجب می‌شود که هوای خروجی از دستگاه به صورت ایمن دفع شود و استفاده از هیتر در محیط‌های که دودکش نامناسبی دارند نیز بی خطر باشد. در این سه مدل هیتر 625، سری گازی از همه ارزان‌تر و مدل اگزوز فن‌دار گران‌تر می‌باشد. این دستگاه با 1800 مترمکعب هوادهی در ساعت تا 9 متر پرتاب باد دارد.
کاربرد هیتر گازی 625 انرژی
برای استفاده از هیتر گازی 625 انرژی، باید حداقل یک درب یا پنجره‌ای باز به فضای آزاد وجود داشته باشد. همچنین، حجم آن فضا باید حداقل 120 متر مکعب باشد (که به معنی این است که برای هر کیلووات ظرفیت دستگاه، حداقل 4 متر مکعب فضا نیاز است). در این صورت، ورود طبیعی هوا به آن فضا کافی خواهد بود تا هوای لازم برای احتراق تأمین شود. این هیترهای گازی عمدتاً برای مصارف زیر کاربرد دارند:
- فضاهای تجاری: فروشگاه، مراکز خرید، نمایشگاه‌های سیار، بانک‌ها و سالن‌های بزرگ
- فضاهای صنعتی: سوله‌ها، انبارها، فضاهای ذخیره‌سازی، کارگاه‌ها و کارخانه‌های صنعتی
- فضاهای مذهبی: مسجد و حسینیه‌ها
- فضاهای رفاهی: ترمینال‌های مسافربری، فرودگاه‌ها و ایستگاه راه آهن، رستوران
- آموزشی و تفریحی: کارگاه‌های آموزشی، کتابخانه و اماکن ورزشی
- سالن‌های بزرگ: سالن‌های اجتماعات، غذا خوری، سالن انتظار درمانگاه‌ها و بیمارستان
آیا می‌توان از این مدل در فضاهای خانگی و اداری استفاده نمود؟
بدلیل غیرهرمتیک بودن این هیتر قابلیت استفاده در فضاهای خانگی، اداری و ویلا را ندارد به‌عبارت دیگر زمانی که این محصول کار می‌کند هوای مورد نیاز برای احتراق را از فضای داخلی تامین می‌کند.
هیتر گازی 0625 انرژی: گاز شهری بخریم یا گاز مایع؟
این دو نوع هیتر از نظر طراحی شیر گاز نیز متفاوت هستند و با توجه به شرایط دسترسی به نوع سوخت، می‌توانید هیتر مناسب را تهیه کنید. البته در مدل گاز مایع به دلیل فشار بالای ذخیره‌سازی، نیاز به رعایت نکات ایمنی بیشتری می‌باشد.
آیا می‌توان هیتر گاز شهری انرژی را به گاز مایع تبدیل کرد؟
اگر مدل تمام اتوماتیک نباشد و همینطور دارای اگزاست فن هم نباشد می‌توان در صورت لزوم به گاز مایع تبدیل کرد.
جدول مشخصات فنی هیتر گازی 625 انرژی
| مشخصات | واحد | GH 0625 | GH 0625 L |
|---|---|---|---|
| نوع سوخت | - | گاز شهری NG | گاز مایع LPG |
| مصرف سوخت | در ساعت | 2.7 مترمکعب | 1.8 کیلوگرم |
| ظرفیت حرارتی | کیلووات | 29 | 26 |
| ظرفیت حرارتی | کیلوکالری بر ساعت | 25,000 | 22,000 |
| راندمان حرارتی | درصد | 85 ناخالص – 78 خالص | 85 ناخالص – 78 خالص |
| متراژ قابل گرمایش | مترمربع | 700 - 400 | 300 - 500 |
| برق مصرفی هیتر | تک فاز – 220 ولت – یک آمپر | ||
| میزان صدا | db | 58 | 58 |
| هوادهی | مترمکعب در ساعت | 1800 | 1800 |
| میزان پرتاب باد | متر | 9 | 9 |
| وزن | کیلوگرم | 65 | 65 |
| قطر دودکش | سانتی‌متر | 10 | 10 |
| کلاس NOX | - | 3 | 3 |
مزایای هیتر 0625 انرژی
- راندمان حرارتی بالا
هیتر 625 انرژی با داشتن احتراق کامل و سطح تماس موثر در مبدل حرارتی، در محدوده ی هیترهای با راندمان بالا در حدود بالاتر از 80 درصد قرار می‌گیرد و گرمای تولیدی را به‌صورت یکنواخت در فضای مورد نظر پخش می‌کند.
- ایمنی بالا
در تولید هیتر 625، استانداردهای لازم رعایت شده و کلیه تجهیزات کنترلی از جمله شیر گاز خودکار، کنترل دما و فشار بر اساس استانداردهای بین‌المللی نصب شده است. این دستگاه مطابق با استاندارد EN621 بوده و تاییدیه‌های CE و CSA را نیز دریافت کرده است. همچنین با داشتن تجهیزات کنترلی جهت مدیریت عملکرد شعله، سطح ایمنی دستگاه به حداکثر رسیده است که از حوادث ناگوار جلوگیری می‌شود و با توجه به میزان درجه حرارت دمای هوایی که از مبدل حرارتی عبور می‌کند، زمان شروع بکار و روشن یا خاموش شدن فن را کنترل می‌کند.
چه زمانی لازم است از مدل دارای فن تخلیه (اگزاست فن) استفاده کنیم؟
اگر فضای نصب شما شرایط زیر را داشته باشد حتما لازم است مدل اگزاست فن دار را انتخاب نمائید (مدل سوخت گاز مایع فاقد اگزاست فن می‌باشد).
- اگر از دودکش غیراستاندارد با طول افقی زیاد استفاده شود.
- اگر دودکش عایق بندی نشود در حالیکه هوای بیرون شدیدا سرد باشد.
- محل نصب دودکش فشار منفی دارد و دودکش پیچ و خم زیادی داشته باشد.
اگر برق قطع شود این دستگاه به عملکرد خود ادامه می‌دهد؟
خیر، با قطع برق بدلیل رعایت موارد ایمنی، دستگاه خاموش می شود.
- سطح صدا
انرژی در ساخت این محصول از فن اکسیال بهره گرفته است که موجب استاندارد شدن سطح نویز هیتر می‌شود و آن را برای استفاده در سالن‌های اجتماعات، نمایشگاه‌های سیار و مساجد بسیار مناسب و ایده‌آل می‌سازد.
- مصرف بهینه سوخت
هیتر گازی مدل GH 0625 با بهره‌گیری از تکنولوژی پیشرفته و مشعل اتمسفریک، مصرف سوخت کمتری دارد.
- قابلیت نصب آسان
امکان نصب بر روی دیوار با استفاده از پایه‌های مناسب و جلوگیری از اشغال فضای زیاد.
- زمان گرمایش سریع
در صورت گردش سریع هوا و انتقال مناسب آن، هوای فضای محیط در حداکثر سرعت به مقدار دلخواه کاربر می‌رسد (میزان تنظیم شده) و به زمان پیش گرمایش نیازی نمی‌باشد.
- کنترل دمای محیط
با نصب ترموستات محیطی، امکان کنترل دمای محیط بر اساس دمای تنظیم شده ترموستات به آسانی فراهم می‌شود، همچنین با کنترل دقیق‌تر دما می‌توان در مصرف سوخت سالیانه صرفه جویی نمود.
- تعمیر و نگهداری بسیار آسان
هزینه تعمیرات و نگهداری این هیتر کم است و تعمیر یا تعویض قطعات آن در مقایسه با سایر سیستم‌های گرمایشی، مقرون به صرفه می‌باشد. همچنین مشکلاتی مانند خوردگی لوله‌های آب، نیاز به تامین فضای کافی برای موتورخانه، و اتلاف حرارتی وجود ندارد.
- خدمات پس از فروش گسترده در سراسر کشور و دسترسی آسان به قطعات یدکی
- قابلیت نصب ترموستات و تایمر بصورت اختیاری
- بدلیل رعایت هارمونی در طراحی و رنگ و زیبایی با فضای داخلی و دکوراسیون محیط هماهنگی ایجاد می‌کند.
ابعاد هیتر گازی GH 0625 انرژی
ابعاد دستگاه 625 انرژی: عرض 70 طول 41 ارتفاع 83 سانتی متر و وزن 65 کیلو گرم می‌باشد
| واحد | ابعاد |
|---|---|
| L (سانتی متر) | 41 |
| W (سانتی متر) | 60 |
| W1 (سانتی متر) | 70 |
| H (سانتی متر) | 83.5 |
| E (سانتی متر) | 9 |
| D (سانتی متر) | 10 |
عملکرد هیتر 625 انرژی
هیتر گازی انرژی GH 0625 از گاز طبیعی یا مایع به عنوان سوخت استفاده می‌کند. گاز وارد مشعل دستگاه شده و پس از احتراق، گرما به مبدل حرارتی منتقل می‌شود. هوای سرد توسط فن مکنده به داخل دستگاه کشیده شده و با عبور از مبدل حرارتی گرم می‌شود. سپس هوای گرم شده به وسیله فن به داخل فضا پخش می‌گردد.
محاسبه ظرفیت مناسب برای هیتر 0625 انرژی
برای تعیین بار حرارتی مورد نیاز بصورت تقریبی و تعداد هیتر، طول و عرض محیط را در ارتفاع ضرب کرده به طور مثال برای سوله‌ای با ارتفاع 5 متر و مساحت 250 مترمربع (1250 مترمکعب) می‌توانید از دو دستگاه هیتر 0625 گاز شهری استفاده کنید. زیرا متراژ قابل گرمایش این دستگاه تا 700 مترمکعب می‌باشد. در صورتی که محیط دارای پرتی هوای زیادی باشد از هیتری با ظرفیت بالاتر استفاده شود.

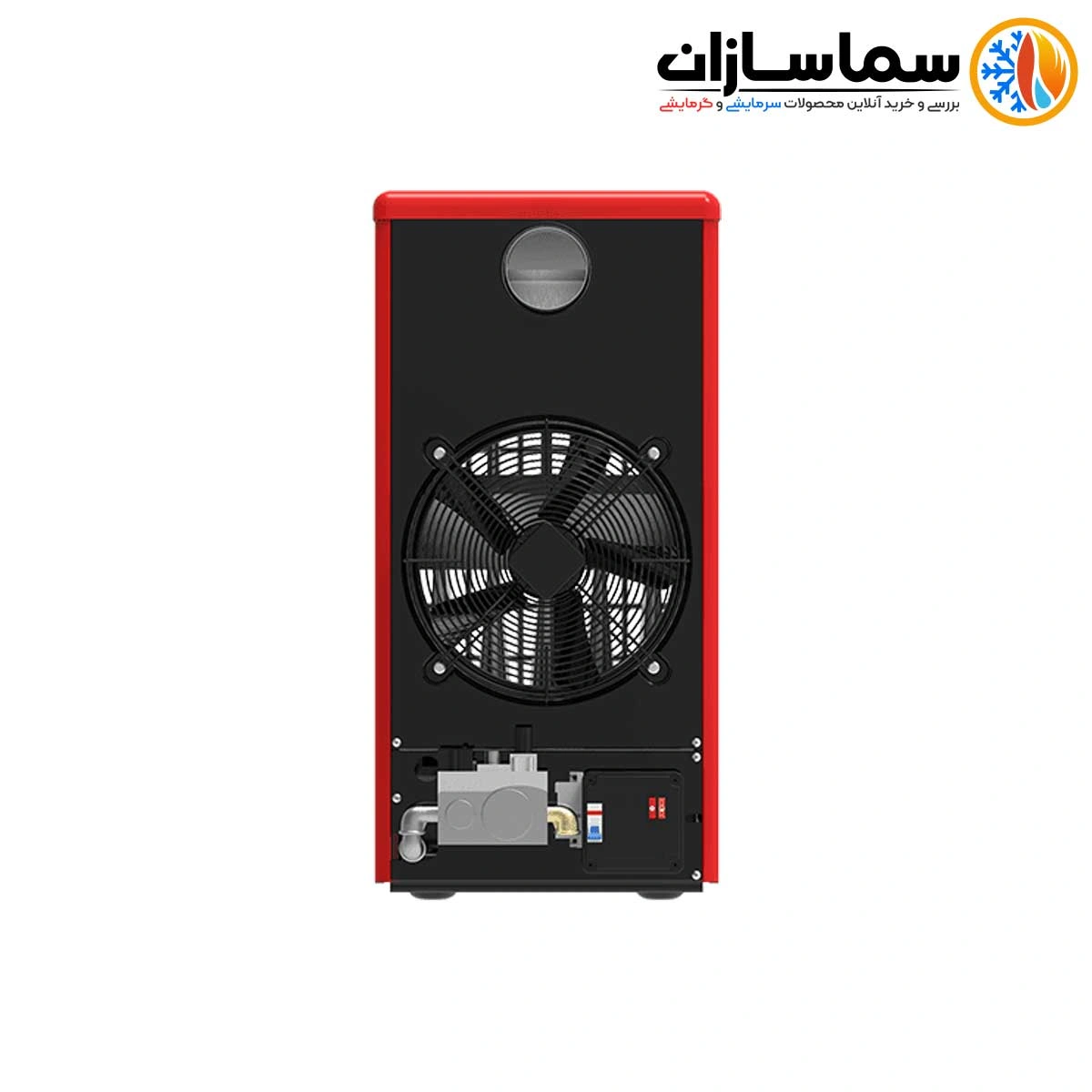

اجزای اصلی هیتر GH 0625انرژی
مشعل: مشعل این دستگاه از نوع اتمسفریک و شعله آبی سوز می‌باشد و برای سوزاندن گاز و تولید گرما در واقع از ترکیب گاز و هوا که به سر مشعل برخورد می‌کند، حرارت لازم تولید می‌شود و به دلیل داشتن پوشش نسوز، مقاوم تا دمای حداکثر 550 درجه سانتی‌گراد می باشد.
مبدل حرارتی: اگر گرما را به جریان خون بدن انسان تشبیه کنیم مبدل مانند قلب نقش جابجایی حرارت از مشعل به هوای محیط را بر عهده دارد و با داشتن پوشش نسوز تا دمای 550 درجه مقاوم است. از ویژگی‌های این مبدل می‌توان به ایجاد سطح تماس مؤثر و تبادل حرارت زیاد بین جریان محصولات داغ احتراق و هوای عبوری از آن، به همراه افت فشار کم و عدم صدای ناشی از انقباض و انبساط سریع اشاره کرد.
کلاهک تعدیل: این کلاهک، با به حداقل رساندن جریان معکوس هوا از دودکش، خروج دودهای حاصل از احتراق را تنظیم می‌کند. همچنین، پوشش نسوز این قطعه باعث می‌شود که تا حداکثر دمای 550 درجه سانتی‌گراد مقاوم باشد.
شیر کنترل گاز: شیر کنترل این هیتر دارای استاندارد EN-126 می‌باشد جریان و فشار گاز ورودی به مشعل و پیلوت را کنترل کرده و بر اساس دمای تنظیمی کاربر، فرمان کنترل حد و ترموکوپلی کار می‌کند.
کنترل حدی: با تعبیه این قطعه هنگامی که دمای بدنه مبدل حرارتی افزایش یابد، جریان گاز به شیر کنترل به صورت خودکار قطع می‌گردد. در واقع عملکرد مشعل را کنترل می‌کند. این قطعه دارای تائیدیه CSA می‌باشد.
اکسی پیلوت: این قطعه با داشتن تاییدیه CSA ناظر بر کارکرد شعله می باشد و توانایی روشن کردن مشعل در شرایطی که فشار گاز 25 درصد (از فشار گاز 17.8 میلی بار) کمتر شود را دارد. باتوجه به حساسیت این سیستم نسبت به مقدار اکسیژن محیط، دستور قطع گاز بوسیله اکسی پیلوت هنگام کمبود اکسیژن انجام می شود.
فن اکسیال: وظیفه پخش هوای گرم در فضای مورد نظر بصورت یکنواخت با ایجاد جریان پرفشار بر روی مبدل حرارتی که در نهایت باعث هوادهی بالاتر می‌گردد را بر عهده دارد، این فن ساخت ایران می‌باشد و صدای کم و ایمنی بالا از مزایای آن می‌باشد.
فن کنترل: فن کنترل پس از رسیدن دمای مبدل به 60 درجه سانتی‌گراد، به فن دستگاه اجازه فعالیت می‌دهد تا از پرتاب باد سر جلوگیری کند. همچنین زمانی هیتر خاموش می‌شود تا زمانی که مبدل حرارتی بطور کامل سرد نشود و انتقال حرارت بطور کامل انجام نشود فن را وادار به کار می‌کند، در واقع به منظور کنترل عملکرد فن، نقش ترموستات را انجام می‌دهد.
نکات نصب هیترهای انرژی سری GH 0625
این هیترها را می‌توان در محیط‌های داخلی به صورت ایستاده و دیواری نصب کرد و باید موارد ایمنی رعایت شود.
- نصب دستگاه باید توسط افراد مجاز و متخصص انجام شود.
- در هنگام نصب، به فاصله مناسب از دیوارها و سقف دقت کنید تا جریان هوا به‌درستی برقرار شود.(اگر ارتفاع سالن میانگین 7 متر باشد لازم است حداکثر در ارتفاع 2 متری از کف سالن نصب شود اما بطور کلی ارتفاع از کف سالن به ارتفاع کلی سالن بستگی دارد، حداقل ارتفاع نصب در فاصله 30 سانتی متری از کف می‌باشد)
- محل نصب باید به سیستم گاز شهری یا کپسول LPG دسترسی داشته باشد.
- عدم نصب در محیط‌های مسکونی، دارای رطوبت زیاد و تهویه کم یا نامناسب.
- جهت کاربری خاص مانند خشک کردن قطعات و رسیدن به دمای محیطی بالاتر از حد متعارف با مهندسان فروش سماسازان هماهنگ نمایید.
گارانتی هیتر انرژی مدل 0625
هیترهای گازی انرژی مدل GH 0625 با گارانتی 24 ماهه به بازار عرضه می‌شوند. جهت دریافت اطلاعات بیشتر برای انتخاب ظرفیت مناسب و محل نصب صحیح هیتر با مشاوران ما تماس حاصل فرمائید.
