پکیج دیواری پاویا بوتان با ظرفیت 24 کیلووات
پاویا نسل جدید پکیج‌های شوفاژدیواری بوتان است که مطابق دانش فنی روز طراحی شده و با استفاده از بهترین قطعات توسط شرکت صنعتی بوتان تولید می‌شود.

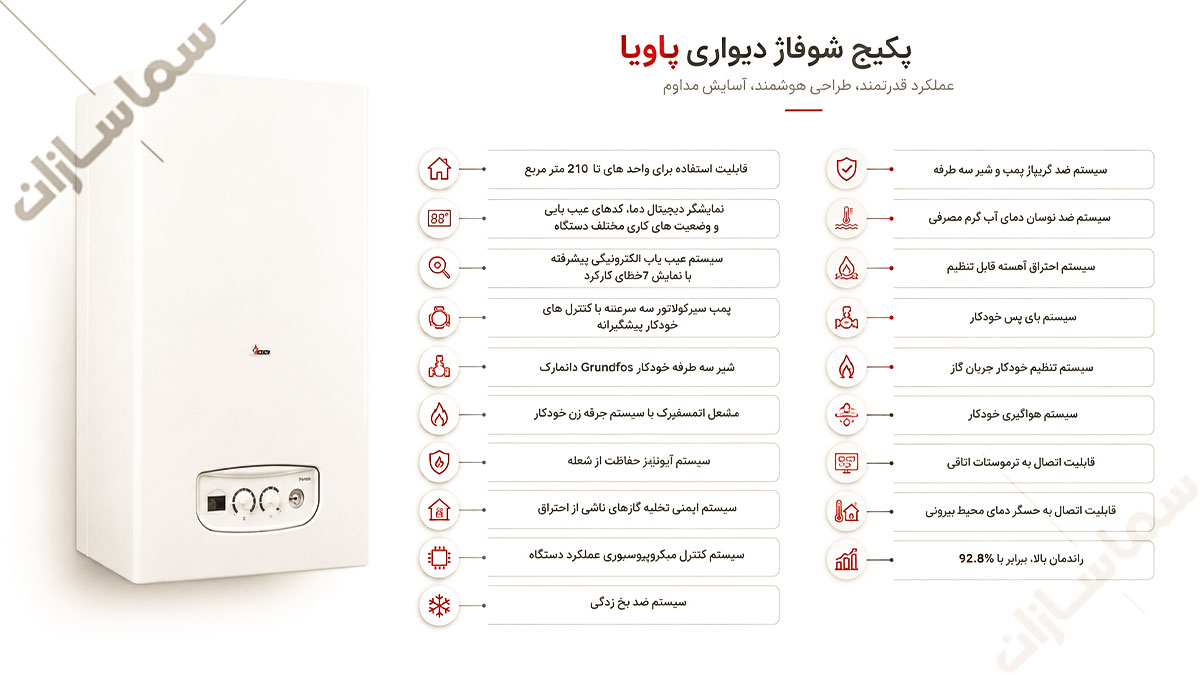

ویژگی های پکیج پاویا بوتان
قابلیت استفاده برای واحد های تا 210 متر مربع
نمایشگر دیجیتال دما، کدهای عیب یابی و وضعیت های کاری مختلف دستگاه
سیستم عیب یاب الکترونیکی پیشرفته با نمایش 7خطای کارکرد
پمپ سیرکولاتور سه سرعته با کنترل های خودکار پیشگیرانه
شیر سه طرفه خودکار Grundfos دانمارک
مشعل اتمسفریک با سیستم جرقه زن خودکار
سیستم آیونایز حفاظت از شعله
سیستم ایمنی تخلیه گازهای ناشی از احتراق
سیستم کنترل میکروپروسسوری عملکرد دستگاه
سیستم ضد یخ زدگی
سیستم ضد گریپاژ پمپ و شیر سه طرفه
سیستم ضد نوسان دمای آب گرم مصرفی
سیستم احتراق آهسته قابل تنظیم
سیستم بای پس خودکار
سیستم تنظیم خودکار جریان گاز
سیستم هواگیری خودکار
قابلیت اتصال به ترموستات اتاقی
قابلیت اتصال به حسگر دمای محیط بیرونی
راندمان بالا، برابر با 92.8%
اجزای صفحه کنترل پاویا 24
در این مدل کنترل احتراق دستگاه مشابه مدل های Perla pro از طریق کلید ایمنی فشار دود و شیر گاز Sit صورت می‌پذیرد.
پکیج پاویا دارای دومبدل می باشد
در این نوع پکیج دیواری از دو نوع مبدل استفاده می شود ، مبدل اصلی (Gas water heat wxchanger ) و مبدل صفحه ای (Water Heat exchanger) . برای تامین گرمایش ساختمان از مبدل اصلی استفاده می شود . طرز کار پکیج دو مبدله به این صورت است که پمپ دستگاه فعال بوده و با گردش آب در مبدل اصلی گرمایش تامین می گردد. در حالت آبگرم مصرفی پمپ دستگاه مجددا فعال شده و با گردش آب شهر بهداشتی در مبدل صفحه ای ثانویه آبگرم مصرفی را تامین می کند.مبدل ثانویه با قرار گیری آب سرد مصرفی در مجاور آبگرمی که توسط مبدل اصلی ایجاد شده آبگرم مصرفی را تحویل می دهد. با توجه به اینکه آبگرم مصرفی با شعله مشعل تماس مستقیم ندارد ، تشکیل رسوب بر جدار داخلی مبدل صفحه ای به مراتب دیرتر از پکیج دیواری تک مبدل اتفاق می افتد. رسوب آب در داخل مبدل اصلی دستگاه مهمترین علت فرسایش دستگاه است که در پکیج های دو مبدل به دلیل عدم عبور مستقیم آب سرد ورودی از این مبدل، این میزان رسوب گذاری آب به شدت کاهش می یابد.
نقشه انفجاری پکیج پاویا بوتان
پکیج بوتان مدل پاویا از نوع فن دار می باشد
پکیج ها به دو دسته فن دار و بدون فن تقسیم می شوند. پکیج بدون فن به پکیجی گفته می شود که دود حاصل از احتراق به وسیله مکش طبیعی به بیرون هدایت می شود. این مکش طبیعی حاصل از ارتفاع دودکش است. این پکیج ها در داخل ساختمان نصب می شوند و قطر دودکش پکیج بدون فن 15 سانتیمتر است و ارتفاع دودکش باید حداقل 3 متر باشد. دودکش این نوع دستگاه ها باید مستقیم با هوای آزاد ارتباط داشته باشد. بدلیل نداشتن فن ، صدای کمتری نسبت به مدل های فن دار دارند .در پکیج های بدون فن ، دستگاه هوای مورد نیاز را از محیط منزل می گیرد که باعث ایجاد علائم ناشی از کمبود اکسیژن می گردد.
پکیج فن دار به پکیجی گفته می شود که دود حاصل از احتراق به وسیله فن دستگاه از طریق دودکش به بیرون هدایت می شود. در بالای این دستگاه ها قطعه ای موجود است که برای ورود هوای تازه و خروج دود و بخارات حاصل از احتراق طراحی شده است ، که اصطلاحا به آن فلنج فن می گویند. قطر خارجی فلنج که 10 سانتیمتر است محل ورود اکسیژن به دستگاه و قطر داخلی آن که 6 سانتیمتر می باشد محل خروج بخارات حاصل از احتراق است.
کشور سازنده قطعات پاویا 24 بوتان
| قطعه | کشور سازنده |
| مبدل اولیه | ایران |
| مبدل ثانویه | ایتالیا |
| شیر گاز | ایتالیا |
| مجموعه پمپ و هیدرولیک برگشت | دانمارک |
| مجموعه هیدرولیک رفت | ایتالیا |
| فن | ایتالیا |
| برد کنترل | ایتالیا |
| مشعل | ایران |
| منبع انبساط | ایران |
| سنسور آبگرم مصرفی | ایتالیا |
| سنسور دمای مدار گرمایش | ایتالیا |
| شیر سه طرفه | ایتالیا |
| عایق سرامیکی | ایتالیا |
پکیج دیواری بوتان مدل پاویا دارای ظرفیت گرمایشی 24.3 کیلووات می باشد. این دستگاه دارای رده انرژی B است. این محصول با فشار آب 0.13 بار کار می کند که نمونه مشابه این محصول با فشار 0.5 بار کار می کند. این پکیج دارای هیدرولیک ست پلیمری می باشد که باعث افزایش طول عمر دستگاه می شود و همچنین رسوب نمی گیرد. پکیج پاویا 24 ماه ضمانت شرکت بوتان و 10 سال خدمات پس از فروش دارد و شرکت سماسازان اصالت این کالا را تایید می کند.
ابعاد پاویا 24
