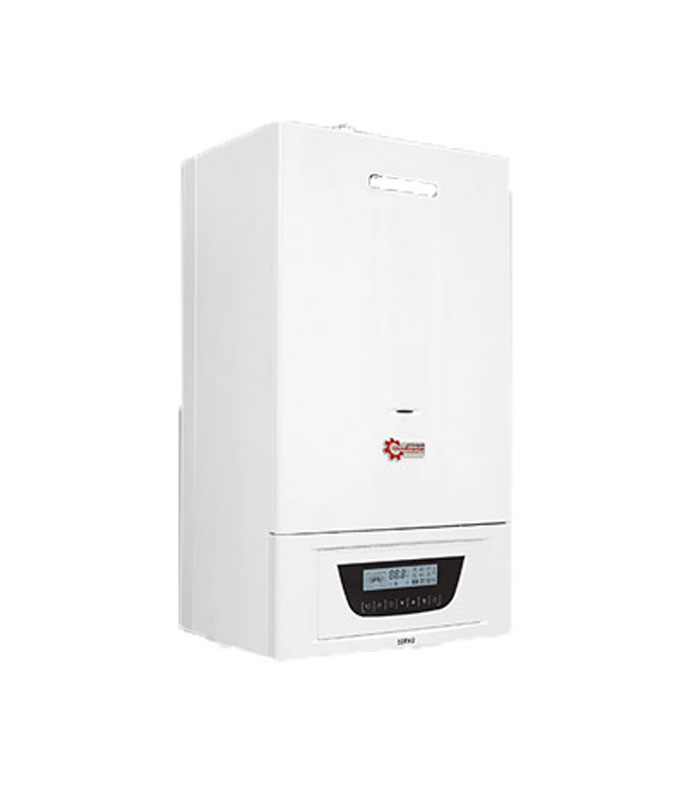

معرفی پکیج دیواری 40000 شوفاژکار کامفورت
پکیج شوفاژکار 40000 کامفورت راحتی کاربر را برای تنظیمات دلخواه با بهرهمندی از صفحه نمایش هوشمند لمسی، قطعات با کیفیت، طراحی ایتالیایی و بروزترین استانداردهای بین المللی فراهم میکند. در این پکیج با در نظر گرفتن عایق بندی ساختمان و شرایط آب و هوایی معتدل حداکثر تا متراژ 250 مترمربع مناسب میباشد، وزن این دستگاه 43 کیلوگرم میباشد و دارای بازده حرارتی 92 درصد میباشد.
جدول مشخصات فنی پکیج کامفورت 40 شوفاژکار
| ویژگی | واحد | 40FH2 |
|---|---|---|
| حداکثر توان ورودی | کیلووات | 40 |
| حداکثر توان ورودی | Kcal/hr | 35,000 |
| حجم منبع انبساط | لیتر | 10 |
| حداکثر ارتفاع (هد) پمپ سیرکولاسیون در دبی صفر | متر | 7 |
| دبی آب مصرفی در اختلاف دمای 25 درجه | لیتر بر دقیقه | 20 |
| وزن خالص | کیلوگرم | 43 |
| اندازه اتصال لوله آب مصرفی | اینچ | 1.2 |
| اندازه اتصال لوله رفت و برگشت گرمایش | اینچ | 3.4 |
| اندازه اتصال لوله گاز | اینچ | 3.4 |
| قطر و نوع دودکش | mm | 100 ـ 60 φ / کواکسیال |
| حداکثر توان برق مصرفی | وات | 145 |
| برق ورودی | - | HZ 50 / AC / 220 volt |
| تعداد مبدل دستگاه | - | دو مبدل |
| حداکثر میزان مصرف گاز | مترمکعب بر ساعت | 4.1 |
| ابعاد (طول×عرض×ارتفاع) | mm | 330×460×800 |
| محدوده فشار آب مصرفی | bar | 6 - 0.3 |
| سیستم خروج گازهای احتراق | - | فندار با محفظه احتراق بسته |
| محدوده درجه حرارت آب گرمایش | درجه سانتیگراد | 80 |
| محدوده درجه حرارت آب مصرفی | درجه سانتیگراد | 60 |
| سوخت مصرفی | گاز طبیعی | |
| راندمان دستگاه | 92 % | |
| فشار آب مدار گرمایش | بار | 2.5 - 0.5 |
ویژگیهای پکیج دیواری 40000 کامفورت شوفاژکار
راندمان حرارتی 92% و صرفه جویی در مصرف انرژی
تامین آبگرم مصرفی دائمی
تامین گرمایش سیستمهای توزیع کننده حرارت
قابلیت اتصال به ترموستات اتاقی
تحت لیسانس آهلمن آلمان
امکان کارکرد با سیستم گرمایش از کف
صدای کم در زمان کارکرد
دارای استانداردهای بین المللی
دریافت نشان استاندارد ملی
مجهز به سیستم ایمنی دودکش
قابلیت نصب در داخل ساختمان به دلیل دودکش دوجداره پکیج و بهرهمندی از هوای بیرون
امکان برنامه ریزی زمان روشن و خاموش شدن و تنظیمات دمای مدار گرمایش سیستم در روزهای سرد و گرم سال
دارای سیستم عیبیاب هوشمند (نمایش کدهای خطا را بر روی نمایشگر)
استفاده از انواع سیستمهای ایمنی مانند سنسور ضد گرفتگی دودکش و ضد گریپاژ پمپ و سیستم یخ زدگی مخصوصا در زمان نصب پکیج در بالکن باعث جلوگیری از ترکیدگی لوله ها و آسیب به پکیج میشود.
نمایش وضعیت عملکرد پکیج در حالات مختلف از طریق صفحه نمایشگر پکیج
امکان انجام تنظیمات مختلف در صفحه نمایش دیجیتال کاملا لمسی
طراحی ایتالیایی پکیج با بروزترین استانداردهای جهانی و استاندارد ملی
محفظه احتراق عایق بندی شده با بردهای سرامیکی
کامفورت 40 هنگام فشار پائین آب ساختمان (بازه ی 6 – 0.3 بار) به خوبی کار میکند.
ابعاد پکیج دیواری کامفورت 40 شوفاژکار
اجزای پکیج دیواری کامفورت 40 شوفاژکار
1-پمپ سیرکولاسیون
2-شیر کنترل گاز
3-شیر تخلیه اتوماتیک هوا
3-مشعل
4-الکترود جرقه زن
6-منبع انبساط
7-مبدل حرارتی اصلی
8-مجموعه فن
9-سوئیچ فشار هوا
10-سوئیچ حرارتی 95 درجه
11-الکترود سنسور شعله
12-سنسور دمای آب رفت شوفاژ
13-شیر سه طرفه
14-مبدل حرارتی صفحهای
15-سنسور فشار آب
16-سنسور دمای آب گرم مصرفی
17-برگشت مدار گرمایش (برگشت شوفاژ)
18-ورودی آب سرد
19-ورودی گاز
20-خروجی آبگرم مصرفی
21-خروجی مدار گرمایش (رفت شوفاژ)
22-شیر پرکن مدار گرمایش
آشنایی با پنل کنترل کامفورت 40
A-دمای تنظیمی ٫ دمای حال حاضر آب گرم ٫ کد خطا H-نشانگر میزان قدرت شعله
B-نشانگر فعال بودن / نبودن وضعیت زمستانی I-نشانگر ساعت / تایمر
C-نشانگر فعال بودن / نبودن وضعیت تابستانی J-نشانگر ۴ حالت برنامه ریزی
D-نشانگر فعال بودن / نبودن سیستم گرمایش K-نشانگر فعال بودن / نبودن ضدیخ
E-نشانگر فعال بودن / نبودن آب گرم مصرفی L-نشانگر فعال بودن / نبودن فن
F-نشانگر استفاده / عدم استفاده از ترموستات اتاقی M- نشانگر فعال بودن / نبودن پمپ
G-نشانگر قفل بودن / نبودن دستگاه N-مانومتر فشار آب
1-کلید روشن / خاموش :(ON/OFF) این کلید برای انتخاب وضعیت تابستانه / زمستانه و یا روشن یا خاموش بودن دستگاه میباشد همچنین این کلید عمل خروج از تنظیمات برنامه را نیز انجام میدهد.
2-کلید تنظیم (SET): جهت ورود و ثبت تنظیمات مختلف مورد استفاده قرار می گیرد.
3-کلید افزایش (UP):جهت افزایش دما و افزایش سایر متغیرها و بازگشت به مرحله قبلی در هنگام انجام تنظیمات
4-کلید کاهش (DOWN):کاهش دما و سایر متغیرها و ورود به مرحله بعدی در هنگام انجام تنظیمات
5- کلید تنظیم ساعت TIMER: جهت تنظیم ساعت و زمان دستگاه وقتی که دستگاه خاموش است و هنگامی که دستگاه روشن است و در وضعیت زمستانی قرار دارد به منظور تنظیم برنامه ریزی و زمان بندی دستگاه برای مدار گرمایش مورد استفاده قرار می گیرد.
6-کلید تغییر متغیرهای سیستم استفاده فقط توسط تکنسین مجاز شرکت
7-کلید برگرداندن کلیه تنظیمات به حالت اولیه (دکمه ریست Reset)
شرایط گارانتی پکیج دیواری کامفوت 40 شوفاژکار
نصب دستگاه در تمامی نقاط کشور بهصورت رایگان است. علاوه بر این، این محصول شامل ۶ ماه ضمانت تعویض و ۲۴ ماه گارانتی است.
