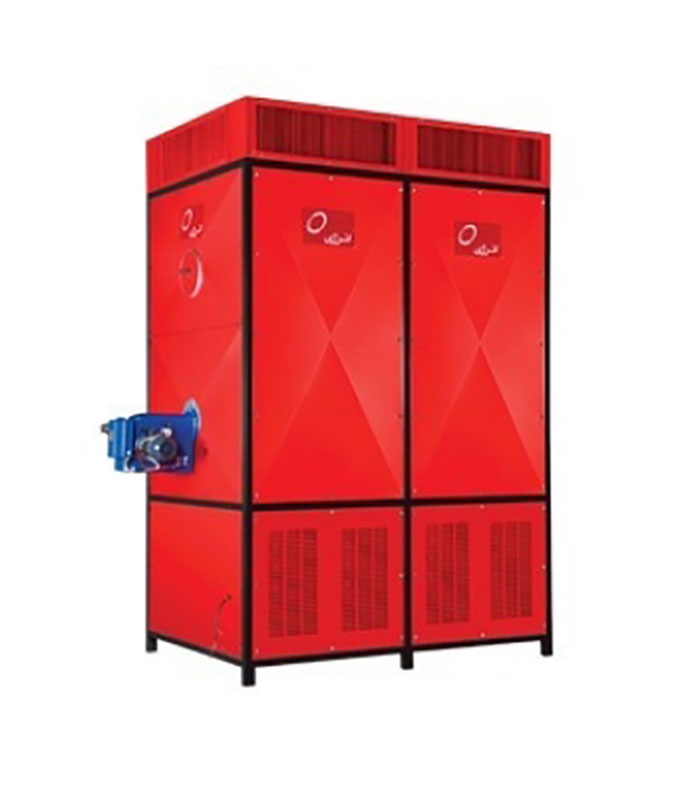

بررسی کوره حرارتی گازسوز 300,000 انرژی
کوره GF 3060 انرژی با توان حرارتی 300,000 کیلوکالری در ساعت، به‌گونه‌ای طراحی شده است که با قابلیت اتصال به ترموستات محیطی، کنترل دمای محیط آسان‌تر و مصرف سوخت بهینه‌تر می‌شود. همچنین، می‌توان این کوره را به‌صورت کانالی سفارش داد تا در بیرون از محیط نصب شود؛ این ویژگی به اشغال فضای کمتر در فضاهای صنعتی کمک می‌کند. علاوه بر این، امکان تهویه هوای تازه را نیز فراهم می‌آورد؛ به‌طوری که هوای سالم و تازه از طریق کانال‌کشی مناسب به‌طور یکنواخت در کل محیط پخش شده و گرمایش مناسبی ایجاد می‌شود. به‌علاوه، اگر شرایط نصب در محیط بیرون فراهم نباشد و دستگاه به‌صورت کانالی در داخل فضا نصب و کانال‌کشی شود، گرمایش یکنواخت در سراسر محیط فراهم می‌شود. در این حالت، هوای لازم برای احتراق از محیط داخلی تأمین می‌شود و توصیه می‌شود متناسب با کاربری و نیازهای محیط خود، سری مناسب و محل نصب (در داخل یا خارج محیط) را انتخاب کنید. نکته‌ای دیگر، متراژ قابل گرمایش کوره است که به‌طور تقریبی بین 5500 تا 8500 مترمکعب می‌باشد.
از لحاظ ایمنی، دستگاه مطابق با استانداردهای 3.8-2006 ANSIZ و 12885 ISIRI تولید شده و دارای تأییدیه از وزارت صنایع می‌باشد. همچنین، مشعل دستگاه مطابق با استاندارد 4788 DIN بوده و نوع سوخت آن گاز شهری می‌باشد که 32 مترمکعب در ساعت سوخت مصرف می‌کند.
کوره 3060 انرژی در چند مدل ارائه می‌شود؟
این محصول در سه مدل با مشخصات یکسان و دودکشی به قطر 30 سانتی‌متر ارائه می‌شود.
- مدل دمپردار که در داخل محیط نصب می‌شود.
- مدل کانالی افقی، قابل نصب در داخل (با کانال رفت) و خارج از محیط (با کانال رفت و برگشت) به‌صورت سفارشی.
- مدل کانالی ایستاده، قابل نصب در داخل (با کانال رفت) و خارج از محیط (با کانال رفت و برگشت) به‌صورت سفارشی.
* می‌توانید کوره 3060 را با مشعل دوگانه‌سوز نیز سفارش دهید.
نصب کوره در فضای بیرون تحت چه شرایطی توصیه می‌شود؟
اگر بخواهید صدایی در محیط داخلی ایجاد نشود و امکان تأمین هوای لازم برای احتراق از داخل وجود نداشته باشد، تهویه و تأمین هوای تازه از بیرون ضروری خواهد بود. علاوه بر این، اگر لازم است گرما به‌طور یکنواخت در همه‌جا پخش شود و فضای کافی برای نصب در داخل وجود ندارد، نصب کوره در محیط بیرون (با پوششی مناسب برای محافظت در برابر باران و برف) می‌تواند مناسب‌تر باشد.
کاربری کوره هوای گرم انرژی مدل GF 300,000
با در نظر گرفتن ظرفیت حرارتی مورد نیاز و متراژ فضاهای خود، می‌توانید از این دستگاه در مکان‌های زیر استفاده کنید:
فضاهای صنعتی، تجاری، سالن‌های ورزشی، رستوران، مرغداری، گلخانه، تعمیرگاه، حتی استفاده کردن از آن به عنوان خشک کن
جدول مشخصات فنی کوره 3060 انرژی
| ویژگی | GF 3000 | واحد |
|---|---|---|
| نوع سوخت | گاز شهری | - |
| مصرف سوخت | 32 مترمکعب | در ساعت |
| ظرفیت حرارتی ورودی | 300,000 (350 کیلووات) | کیلوکالری درساعت |
| راندمان حرارتی | 84 ناخالص – 77 خالص | درصد |
| فضای گرمایش | 8500 - 5500 | مترمکعب |
| مشخصات برق | 3 فاز – 380 ولت – 10 آمپر | |
| میزان هوادهی | 21,420 | مترمکعب در ساعت |
| وزن | 1010 | کیلوگرم |
| قطر دودکش | 30 | سانتی‌متر |
ابعاد کوره هوای گرم با مشعل گازسوز 3060 انرژی
ویژگی‌های کوره حرارتی 3060 انرژی
- مجهز به موتوری سه‌فاز با درجه حفاظتی IP 55 که مطابق استانداردهای IEC تولید شده و باعث می‌شود دستگاه به‌طور مداوم و بدون مشکل عمل کرده و فضا را گرم کند (Duty Heavy).
- راندمان حرارتی کوره 3060 بالاتر از 80 درصد می‌باشد.
- برخورداری از فن قدرتمند سانتریفیوژ صنعتی با بازده حرارتی بالا که برای تأمین هوای مورد نیاز و غلبه بر فشارهای مختلف ناشی از کانال‌کشی‌ها و تجهیزات داخلی دستگاه، به‌خوبی عمل می‌کند.
- اتصال دستگاه به ترموستات محیطی این امکان را فراهم می‌کند که مصرف سوخت بر اساس نیاز دمایی محیط به‌طور بهینه مدیریت شود.
- دستگاه برای تهویه از روش 41IC (با کمک پروانه خنک‌کننده) استفاده می‌کند.
- مشعل تک مرحله‌ای کوره مطابق استاندارد DIN 4788 با ویژگی‌های ایمنی مانند تنظیم هوا، کنترل فشار، شیر برقی قطع گاز و سنسورهای نظارتی طراحی شده است.
- دستگاه دارای تابلو برق سه فاز می‌باشد که عملکرد فن و مشعل (روشن و خاموش شدن) را با استفاده از لیمیت کنترل و ترموستات محیطی مدیریت می‌کند که این فرآیند توسط یک کنتاکتور و کلید کنترل 2GV در برابر اتصال کوتاه و بار زیاد حفاظت می‌شود.
- استفاده از نوار هوابند در بین اتصالات قاب و شاسی بالای فن، تا فشار مثبت در داخل کوره حفظ شود و هیچ‌گونه نشتی هوایی رخ ندهد.
- بدنه کوره از ورق روغنی 12ST با پوشش رنگ کوره‌ای ساخته شده و قسمت بالای فن دوجداره و عایق‌بندی شده است.
- محفظه احتراق این محصول، از جنس استنلس استیل ساخته شده و با پوشش رنگ اکریلیک قادر به تحمل دما تا 560 درجه سانتی‌گراد می‌باشد.
- کوره حرارتی 3060 با سیستم کنترل تمام‌اتوماتیک و دریچه تخلیه ایمنی، تخلیه مطمئن فرآورده‌های احتراق را تضمین کرده و ایمنی بالایی را فراهم می‌کند.
- مشعل گازوئیلی این محصول دارای چشم الکترونیکی حساس به نور است که وظیفه نظارت بر شعله را بر عهده دارد و از بروز مشکلات و خاموش شدن ناگهانی شعله جلوگیری می‌کند.
- کلید فیوز حرارتی این محصول، در صورت بروز مشکلات برقی، با قطع جریان برق از دستگاه محافظت می‌کند.
- تعبیه فیبر سرامیکی در انتهای محفظه احتراق از خوردگی آن محافظت می‌کند.
- مبدل حرارتی برای انتقال گرما در کوره طراحی شده است و شامل لوله‌هایی از جنس فولاد با پوشش رنگ اکریلیک برای عبور گازهای داغ در پاس دوم و سوم می‌باشد. در این فرآیند، هیچ‌یک از هوای احتراق، دودها و هوای عبوری با یکدیگر ترکیب نمی‌شوند.
- سیستم کنترل فن به‌گونه‌ای طراحی شده که در زمان روشن شدن فن تا گرم شدن مشعل وقفه ایجاد می‌کند تا هوای سرد به محیط دمیده نشود. همچنین، وقتی دستگاه خاموش می‌شود، فن تا زمانی که مبدل حرارتی هنوز گرما دارد، خاموش نمی‌شود تا از هدررفت حرارت و انرژی جلوگیری شود. این فرمان از طریق سیستم کنترلی فن به تابلو برق ارسال می‌شود.
- در صورتی که فن کار نکند و دمای بدنه بالا برود یا هر شرایطی که باعث افزایش دمای بدنه شود، سیستم کنترل حدی دستگاه مشعل را خاموش می‌کند. این اطلاعات از طریق سیستم کنترل حدی به تابلو برق ارسال می‌شود.
- تنوع در طراحی و تولید (عمودی یا افقی در مدل کانالی – ایستاده در مدل دمپردار) بر اساس نیاز مصرف‌کنندگان.
- در مدل کانالی این کوره، اگر دستگاه در فضای بیرون نصب شود، جریان تهویه هوا و تولید گرما از طریق کانال‌های رفت و برگشت انجام می‌شود. کانال رفت، هوای تازه را از محیط بیرونی تأمین می‌کند و طول آن معمولاً حدود ۲۵ متر است. این طراحی به بهینه‌سازی توزیع گرما کمک می‌کند و از تجمع هوای گرم در یک نقطه جلوگیری می‌کند. همچنین، کانال برگشت باعث صرفه‌جویی در مصرف سوخت و کنترل بهتر کیفیت هوای محیط می‌شود.
- خارج کردن الکتروموتور کوره به محیط بیرون و تغیر در طراحی کوره، به درخواست مشتری و با بررسی کارشناسان فنی انرژی، باعث بهبود تهویه، خنک‌شدن دستگاه، کاهش سر و صدا و افزایش عمر مفید کوره می‌شود. در شرایطی که به طور مثال دمای محل نصب بالا باشد.
مزیت کوره‌های غیرمستقیم در مقایسه با کوره‌های مستقیم چیست؟
این سری از کوره‌های انرژی (3060) از نوع غیرمستقیم می‌باشد و هوای گرم خروجی از دستگاه به هیچ‌وجه با محصولات احتراق ترکیب نمی‌شود.
برای تأمین هوای لازم جهت نصب کوره در محیط‌های بسته، چه اقداماتی باید انجام داد؟
در محیط‌های بسته، باید هوای مورد نیاز احتراق به‌طور مناسب تأمین شود. طبق قاعده کلی که به ازای هر 490 کیلوکالری ظرفیت گرمایی دستگاه، 1 سانتی‌متر مربع سطح هوارسانی لازم است، برای کوره‌ای با ظرفیت 300,000 کیلوکالری در ساعت، سطح هوارسانی باید حداقل 612 سانتی‌متر مربع باشد تا احتراق به‌طور کامل انجام شده و عملکرد دستگاه بهینه باشد.
اجزای کوره هوای گرم گازی انرژی مدل GF 3060
عملکرد کوره 3060 انرژی
کارکرد دستگاه به‌صورت مرحله به مرحله به شرح زیر است:
- دریافت فرمان روشن شدن: ترموستات محیطی فرمان روشن شدن را صادر می‌کند.
- روشن شدن مشعل: با دریافت فرمان از ترموستات، مشعل روشن شده و فرآیند احتراق آغاز می‌شود.
- انتقال محصولات احتراق به مبدل حرارتی: محصولات احتراق وارد مبدل حرارتی شده و آن را گرم می‌کنند.
- فعال شدن فن کنترل دما: فن کنترل دما با دریافت فرمان از سیستم، الکتروموتور را روشن کرده و هوای ورودی از کانال‌ها یا دمپرها به جریان می‌اندازد.
- عبور هوا از روی مبدل: هوای ورودی از روی مبدل حرارتی عبور کرده و گرم می‌شود.
- هدایت هوای گرم: هوای گرم شده بدون اختلاط با محصولات احتراق از کانال خروجی یا دمپر به فضای مورد نظر هدایت می‌شود.
گارانتی کوره انرژی مدل GF 3060
این دستگاه با گارانتی یک‌ساله عرضه می‌شود، البته در صورتی که نصب آن توسط سرویس‌کاران مجرب انرژی انجام شود.
