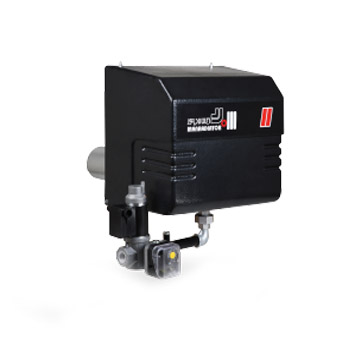

بررسی مشعل ایران رادیاتور گازسوز مدل GMG 85

مشعل گازسوز ایران رادیاتور GMG-85 دارای ظرفیت حرارتی 85,000 کیلوکالری بر ساعت است و برای تأمین حرارت مورد نیاز تجهیزات گرمایشی مورد استفاده قرار می‌گیرد. انتخاب این مشعل باید بر اساس ظرفیت حرارتی مورد نیاز سیستم، مشخصات دیگ یا تجهیز گرمایشی، نوع سوخت و شرایط نصب انجام شود. اطلاعات ظرفیت این مدل بر اساس مشخصات رسمی ارائه‌شده توسط ایران رادیاتور است.

توضیحات کلی در مورد مشعل ایران رادیاتور 100 کیلووات گازسوز مدل GMG 85

قیمت مشعل ایران رادیاتور 100 کیلووات گازسوز مدل GMG 85 ،مشعل های گاز سوز ایران رادیاتور، برای احتراق گاز طبیعی طبق استاندارد DIN-4788طراحی شده است.پروانه مشعل روی محور موتور نصب و از نظر دینامیکی بالانس شده است و دارای عملکرد یکنواختی می باشد.

مقدار هوای لازم برای احتراق مناسب،توسط دریچه هوا کنترل می شود.ضمنا روی مشعل کلید مخصوص کنترل فشار نصب شده تا هنگام کمبودجریان هوا،خود به خود مشعل را خاموش کند.این کلید علاوه بر تضمین ورود هوای کافی برای احتراق،بصورت یک کلید ایمنی خودکار نیز عمل می کند.جریان گاز مشعل نیز به وسیله یک شیر برقی،بصورت اتوماتیک قطع و وصل می شود،در صورتیکه فشار گاز ورودی به مشعل از مقدار مورد نظر کمتر شود، یک کلید به صورت خودکار،مشعل را خاموش می کند.

به منظور پایدار کردن شعله و اختلاط بهتر گاز با هوای احتراق،یک شعله پخش کن با پره های مناسب در جلو نازل(افشانک) تعبیه شده است.اساس کنترل و نظارت شعله بر اصل یونیزاسیون استوار است ،که با مشاهده شعله،پایداری آن تضمین می گردد. مشعل GMG 85بصورت تک مرحله ای کار می کند(موتور،جرقه،روشن شدن،خاموش شدن) و این عملکرد بوسیله رله،که روی مشعل نصب شده است کنترل می شود.نحوه کارکرد مشعل های گاز سوز ایران رادیاتور تمام اتوماتیک است.

اجزای اصلی مشعل گازسوز ایران رادیاتور GMG-85

مشعل گازسوز ایران رادیاتور GMG-85 از مجموعه‌ای از قطعات مکانیکی، الکتریکی و کنترلی تشکیل شده است که در کنار یکدیگر، وظیفه راه‌اندازی، ایجاد شعله، تأمین هوای احتراق و کنترل ایمنی مشعل را بر عهده دارند. آشنایی با این اجزا هنگام خرید، نصب و سرویس مشعل ایران رادیاتور GMG-85 اهمیت دارد.

• رله کنترل مشعل: وظیفه مدیریت و کنترل مراحل مختلف عملکرد مشعل را بر عهده دارد و در صورت بروز خطا، فرآیند کار مشعل را متوقف می‌کند.
• الکتروموتور و فن: با ایجاد جریان هوا، هوای مورد نیاز برای فرآیند احتراق را تأمین می‌کنند.
• شیر برقی گاز: جریان گاز ورودی به مشعل را کنترل کرده و در شرایط لازم مسیر گاز را قطع می‌کند.
• پرشر گاز: فشار گاز ورودی را کنترل می‌کند و در صورت پایین بودن فشار از محدوده مورد نیاز، از ادامه کار مشعل جلوگیری می‌کند.
• پرشر هوا: عملکرد فن و تأمین هوای مورد نیاز احتراق را کنترل کرده و تأیید لازم برای ادامه فرآیند را به سیستم کنترل مشعل ارسال می‌کند.
• سیستم یون کنترل شعله: وضعیت وجود شعله را کنترل می‌کند و در صورت تشخیص اختلال در شعله، فرمان لازم برای توقف مشعل را صادر می‌کند.
• ترانس جرقه: با ایجاد جرقه در الکترودهای جرقه، شرایط لازم برای روشن شدن شعله را فراهم می‌کند.
• دمپر هوا: میزان هوای ورودی به مشعل را تنظیم می‌کند تا شرایط مناسب برای احتراق فراهم شود.

عملکرد صحیح این اجزا در کنار یکدیگر، نقش مهمی در راه‌اندازی، احتراق پایدار و عملکرد ایمن مشعل گازسوز ایران رادیاتور GMG-85 دارد.

ویژگی‌های فنی مشعل GMG 85  ایران رادیاتور

شرکت ایران رادیاتور در راستای تولید محصولات کم مصرف خود، مشعل باکیفیت دیگری را موسوم به مدل GMG 85  ارایه کرده است. این مشعل قدرت پیش ترکیب سوخت و هوا را قبل از ورود به محفظه سوخت دارد تا بتواند از این طریق نسبت مناسب برای اشتعال با راندمان بالا را بدست آورد. مشعل موردنظر ایران رادیاتور امکان کار با انواع سوخت‌های گازی مانند طبیعی و ال پی جی را دارد. همین موضوع در کنار امکان استفاده از گاز با فشار پایین سبب می‌شود که قدرت مانور مشعل بسیار زیاد بوده و در کاربردهای متنوعی مورد استفاده قرار گیرد.

شیر برق تدریجی تعبیه شده بر روی این مشعل از نوع برند شروم کرودر یا دانگز است که از باکیفیت ترین نمونه های موجود در بازار می‌باشد. این شیر برق تدریجی برای انتقال تدریجی سوخت به سمت محفظه احتراق مورد استفاده قرار می‌گیرد و می‌تواند گاز را در یک روند امن و قابل اعتماد، بدون خطرات احتمالی بروز حادثه به محل اشتعال تزریق کند. از جنبه‌های ایمنی این دستگاه، قطع کردن ورود گاز در صورت خاموش بودن شعله است که می‌تواند به شدت موثر واقع شود. همچنین در کنار این شیر تدریجی، از پرشر گاز و هوا با همین برند استفاده می‌شود که برای کنترل فشار این دو فاکتور احتراق خواهد بود. شیر گاز تدریجی توان تزریق گاز به مقدار ۱.۲ اینچ در هر واحد زمان را خواهد داشت. از قطعه دیگری تحت عنوان الکترود یونایزر برای کنترل شعله استفاده می‌شود‌. این قطعه امکان بازبینی مداوم شعله را دارد تا در صورت خاموشی بتواند رله را در جریان این اتفاق قرار دهد. رله دستگاه مشعل GMG 85  ایران رادیاتور نیز از نوع G790  می‌باشد که استانداردترین رله موجود در بازار بوده و می‌تواند وظایف کنترلی خود را به بهترین شکل ممکن انجام دهد.

با توجه به توان و ظرفیت گرمایشی مشعل موردنظر، از این دستگاه برای اتصال به دیگ‌های تولید آب گرم و غیره بهره برداری می‌شود. این قابلیت سبب ایجاد امکان کار مشعل را در مشاغلی مانند نانوایی ها، خشکشویی، اتوشویی، هیترهای صنعتی، کوره‌های هوای گرم و موارد مشابه فراهم کرده است. این موضوع بهره برداری دستگاه را در مشاغل کوچک و موتورخانه‌های سایز کوچک ممکن می‌کند. با توجه به ظرفیت حرارتی ۸۵ هزار کیلوکالری، بناها و ساختمان‌هایی با زیربنای کمتر از ۴۰۰ متر مربع می‌توانند پذیرای این دستگاه مشعل باشند.

قدرت موتور به کار رفته بر روی این سیستم گرمایشی معادل ۰.۰۹ کبلو وات می‌باشد و ظرفیت گرمایش معادل ۱۰۰ وات برآورد خواهد شد. نوع برق مصرفی آن تک فاز بوده و مصرف گاز در چنین دستگاه مشعل کم مصرفی، به اندازه ۶.۵ تا ۱۱ مترمکعب در هر ساعت خواهد بود. این میزان مصرف با توجه به راندمان دستگاه، در حدود ۱۴ درصد کمتر از نمونه‌های مشابه  است و نگعداری و سرویس آن در مواقع حساس و فصول خاص سال به سادگی و بدون دردسرهای رایج خواهد بود. با توجه به سطح مصرف انرژی مشعل G790  ایران رادیاتور ، این محصول با برچسب انرژی A+ روانه بازار می‌شود که یکی از به صرفه ترین حالات در سیستم‌های گرمایشی خواهد بود‌

نحوه عملکرد مشعل ایران رادیاتور GMG

مشعل گازسوز GMG-85 با استفاده از گاز به‌عنوان سوخت و هوای مورد نیاز احتراق، فرآیند تولید شعله و انرژی حرارتی را انجام می‌دهد. در فرآیند عملکرد مشعل، تأمین مناسب هوا و سوخت، ایجاد جرقه، تشکیل شعله و کنترل وضعیت شعله از مراحل مهم احتراق محسوب می‌شوند. تنظیم صحیح شرایط احتراق برای دستیابی به عملکرد پایدار و ایمن اهمیت دارد.

به‌طور خلاصه، وظیفه مشعل تبدیل انرژی سوخت گاز به انرژی حرارتی و انتقال این حرارت به سیستم گرمایشی است؛ بنابراین انتخاب ظرفیت متناسب با نیاز حرارتی دیگ یا تجهیز، یکی از مهم‌ترین عوامل در انتخاب مشعل محسوب می‌شود.

گارانتی مشعل ایران رادیاتور GMG-85

مشعل گازسوز ایران رادیاتور GMG-85 دارای گارانتی یک‌ساله شرکت ایران رادیاتور است. گارانتی محصول مطابق شرایط شرکت سازنده و در صورت نصب توسط سرویس‌کار مجاز ایران رادیاتور قابل استفاده خواهد بود.
