مشعل ایران رادیاتور 378 کیلووات گازسوز مدل PGN0
بررسی مشعل ایران رادیاتور گازسوز مدل PGN0
مشعل ایران رادیاتور PGN 0 یک مشعل گازسوز یکمرحلهای برای تأمین حرارت موردنیاز سیستمهای گرمایشی است که در بازه ظرفیت ۱۱۰٬۰۰۰ تا ۳۲۵٬۰۰۰ کیلوکالری بر ساعت کار میکند. این مدل زمانی انتخاب مناسبی است که ظرفیت حرارتی، ابعاد نصب و شرایط کاری آن با دیگ و سیستم گرمایشی پروژه مطابقت داشته باشد.ادر این صفحه، مشخصات مشعل PGN 0 ایران رادیاتور شامل ظرفیت حرارتی، نحوه عملکرد، ابعاد، اتصال و ساختار عملکرد مشعل را بررسی میکنیم تا اطلاعات موردنیاز برای انتخاب و خرید این مدل را در اختیار داشته باشید.
اجزای مشعل ایران رادیاتور pgn0
رله کنترلکننده
رله، بخش اصلی کنترل مشعل است و تمام فرمانها به آن ارسال میشود. در صورت صحیح بودن مراحل عملکرد، مشعل روشن و در صورت وجود مشکل، خاموش میشود.
الکتروموتور و فن
الکتروموتور نیروی لازم برای چرخش فن یا دمنده هوا را فراهم میکند تا هوای موردنیاز احتراق بهصورت پیوسته وارد مشعل شود.
شیر برقی گاز
شیر برقی در مسیر گاز قرار دارد و وظیفه کنترل و قطع جریان گاز مشعل را بر عهده دارد
پرشر گاز
کلید کنترل فشار گاز، شرایط فشار گاز ورودی را کنترل میکند. طبق توضیح رسمی ایران رادیاتور، اگر فشار گاز ورودی کمتر از حالت نرمال باشد، این کلید باعث بستهشدن شیر برقی و جلوگیری از ورود گاز میشود.
پرشر هوا
فشار هوای ورودی نیز توسط کلید کنترل فشار هوا کنترل میشود در صورت تأمین هوای موردنیاز توسط فن، فرمان تأیید به رله مشعل ارسال میشود و در غیر این صورت مشعل خاموش میشود.
سیستم یون
مشعلهای گازسوز ایران رادیاتور به سیستم یونیزاسیون برای کنترل شعله مجهز هستند.
ترانس جرقه
رله مشعل با ارسال فرمان به ترانس جرقه، باعث ایجاد جرقه در الکترودهای جرقه برای تشکیل شعله میشود.
دمپر هوا
دمپر هوا برای تنظیم هوای موردنیاز مشعل استفاده میشود.

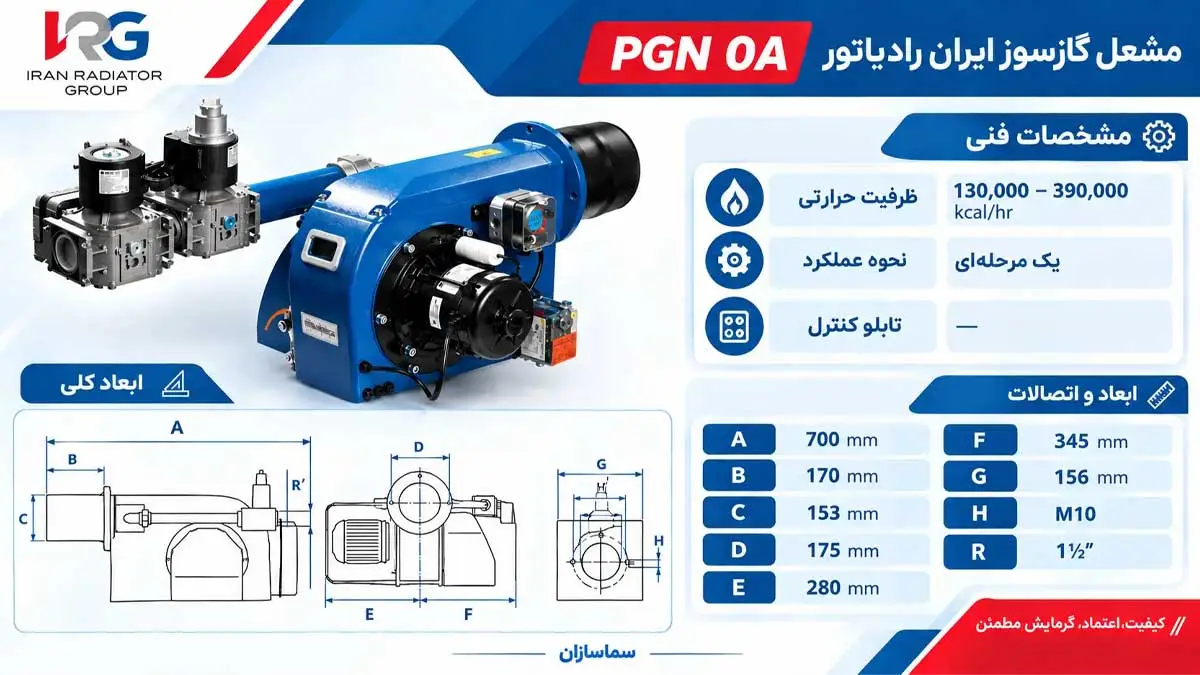

مشخصات فنی مشعل گازی pgn0 ایران رادیاتور
| مشخصه | مقدار |
|---|---|
| برند | ایران رادیاتور |
| مدل | PGN 0 |
| نوع مشعل | گازسوز |
| نحوه عملکرد | یکمرحلهای |
| ظرفیت حرارتی | ۱۱۰٬۰۰۰ تا ۳۲۵٬۰۰۰ Kcal/hr |
| تابلو کنترل | - |
| اتصال R | ۱ اینچ |
| اندازه سرمشعل در کاتالوگ | Ø165 × 380 |
عملکرد مشعل گازسوز PGN 0 چگونه است؟
فرآیند عملکرد مشعل گازسوز را میتوان بهصورت ساده اینگونه توضیح داد:
ورود گاز و هوا → کنترل شرایط عملکرد → ایجاد جرقه → تشکیل شعله → کنترل شعله → ادامه یا توقف عملکرد بر اساس شرایط ایمنی
در ساختار مشعلهای گازسوز ایران رادیاتور، سیستم کنترل و تجهیزات ایمنی نقش مهمی در فرآیند راهاندازی و ادامه کار دارند.
برای نمونه، پرشر هوا وضعیت هوای موردنیاز احتراق را کنترل میکند و پرشر گاز نیز شرایط فشار گاز ورودی را بررسی میکند.
سیستم یون نیز برای کنترل وجود شعله مورد استفاده قرار میگیرد.
نصب و راهاندازی PGN 0
نصب مشعل گازسوز یک کار تخصصی است و باید توسط فرد یا مجموعه دارای صلاحیت انجام شود.فرآیند نصب صرفاً اتصال مشعل به دیگ نیست. پس از نصب، مواردی مانند اتصال صحیح، شرایط گازرسانی، احتراق، ایمنی و عملکرد سیستم باید بررسی شوند.از تغییر خودسرانه تنظیمات یا دستکاری اجزای ایمنی مشعل خودداری کنید.
گارانتی مشعل ایران رادیاتور مدل pgn0
مشعل ایران رادیاتور PGN 0 در صورت نصب و راهاندازی توسط سرویسکار مجاز شرکت ایران رادیاتور، دارای یک سال گارانتی میباشد.
برای خرید و استعلام قیمت مشعل PGN 0 ایران رادیاتور و دریافت مشاوره تخصصی پیش از خرید، با مشاوران مجموعه سماسازان تماس بگیرید. کارشناسان ما آمادهاند تا متناسب با ظرفیت و مشخصات سیستم گرمایشی شما، در انتخاب و تأمین مشعل مناسب راهنماییتان کنند.
| گارانتی دستگاه | 12 ماه ضمانت ایران رادیاتور |
| کشور سازنده مشعل | ایران |
| مدل مشعل | PGN 0 |
| برند | ایران رادیاتور |
| نوع سوخت دستگاه | گاز |
| توان حرارتی | 110000 تا 325000 کیلوکالری بر ساعت |
| برق مورد نیاز | تک فاز 220 ولت 50 هرتز |
| قدرت موتور | - |
| فشار گاز ورودی | 20 میلی بار |
| ابعاد مشعل |
طول 700 میلیمتر
عرض 585 میلیمتر قطر دهانه مشعل 153 میلیمتر طول شعله 165x380 میلیمتر |
| عملکرد | تک مرحله |
| وزن مشعل | - |
| توان اسمی مشعل kcal/h | 230000 تا 400000 |
| حداکثر دبی | - |
| بیشتر | - |
| لوازم اضافی | - |
